氣電旋轉接頭
邁向未來工廠的工業4.0,發揮單機多工,智慧生產系統的秘密武器
可通流體:空氣、真空、信號、電、水(部分型號)、油(部分型號)
一般自動化設備、INDEX、轉台用 氣+電旋轉接頭

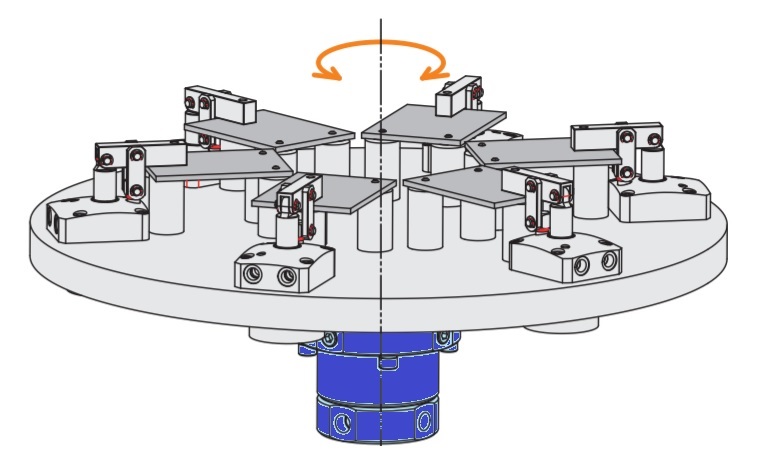

參考示意圖(為氣+電的一個例子)
型號表
RJ1-M5-H 1氣回路(1進1出) M5牙 ☆高速3000rpm款
RJ1-01-H 1氣回路(1進1出) PT1/8"牙 ☆高速1200rpm款
RJ1-02-H 1氣回路(1進1出) PT1/4"牙 ☆高速1200rpm款
RJ1-03-H 1氣回路(1進1出) PT3/8"牙 ☆高速900rpm款
RJ1-04-H 1氣回路(1進1出) PT1/2"牙 ☆高速900rpm款

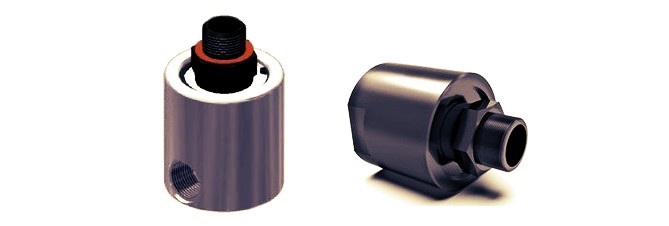

RJ1-G01 1氣回路(1進1出) G1/8"牙 也可通水 熱銷款
RJ1-G02 1氣回路(1進1出) G1/4"牙 也可通水 熱銷款
RJ1-G03 1氣回路(1進1出) G3/8"牙 也可通水 熱銷款
RJ1-G04 1氣回路(1進1出) G1/2"牙 也可通水 熱銷款

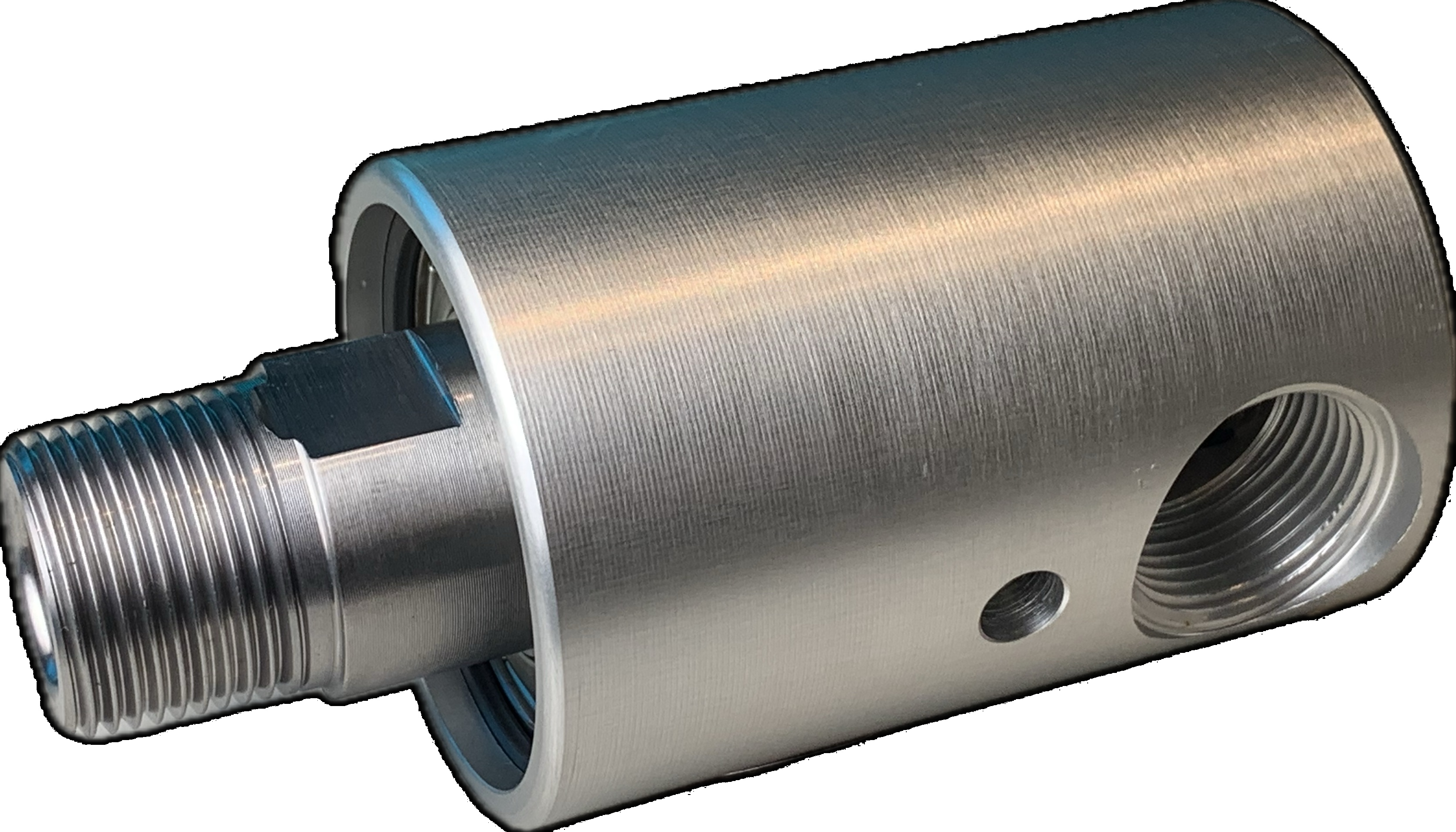

流體綜合型(可通 空氣,gas,水,油) KCL1-01 1回路(1進1出) PT1/8"牙 ☆可對應高速1500rpm
流體綜合型(可通 空氣,gas,水,油) KCL1-02 1回路(1進1出) PT1/4"牙 ☆可對應高速1500rpm
流體綜合型(可通 空氣,gas,水,油) KCL1-03 1回路(1進1出) PT3/8"牙 ☆可對應高速1500rpm
流體綜合型(可通 空氣,gas,水,油) KCL1-04 1回路(1進1出) PT1/2"牙 ☆可對應高速1500rpm
流體綜合型(可通 空氣,gas,水,油) KCL1-06 1回路(1進1出) PT3/4"牙 ☆可對應高速1500rpm
流體綜合型(可通 空氣,gas,水,油) KCL1-10 1回路(1進1出) PT1"牙 ☆可對應高速1500rpm
流體綜合型(可通 空氣,gas,水,油) KCL1-12 1回路(1進1出) PT1 1/4"牙 ☆可對應高速1000rpm
流體綜合型(可通 空氣,gas,水,油) KCL1-14 1回路(1進1出) PT1 1/2"牙 ☆可對應高速1000rpm
流體綜合型(可通 空氣,gas,水,油) KCL1-20 1回路(1進1出) PT2"牙 ☆可對應高速1000rpm
流體綜合型(可通 空氣,gas,水,油) KCL1-24 1回路(1進1出) PT2 1/2"牙 ☆可對應高速1000rpm
RJ2-M5 2氣回路(2進2出) M5牙
RJ2-M5-6 2氣回路(2進2出) M5牙 6電路
RJ2-M5-12 2氣回路(2進2出) M5牙 12電路
RJ4-M5 4氣回路(4進4出) M5牙
RJ4-M5-6 4氣回路(4進4出) M5牙 6電路
RJ4-M5-12 4氣回路(4進4出) M5牙 12電路
RJ6-M5 6氣回路(6進6出) M5牙
RJ6-M5-6 6氣回路(6進6出) M5牙 6電路
RJ6-M5-12 6氣回路(6進6出) M5牙 12電路
RJ8-M5 8氣回路(8進8出) M5牙
RJ8-M5-6 8氣回路(8進8出) M5牙 6電路
RJ8-M5-12 8氣回路(8進8出) M5牙 12電路
RJ12-M5 12氣回路(12進12出) M5牙
RJ12-M5-6 12氣回路(12進12出) M5牙 6電路
RJ12-M5-12 12氣回路(12進12出) M5牙 12電路
RJ16-M5 16氣回路(16進16出) M5牙
RJ16-M5-6 16氣回路(16進16出) M5牙 6電路
RJ16-M5-12 16氣回路(16進16出) M5牙 12電路
RJ24-M5 24氣回路(24進24出) M5牙
RJ24-M5-6 24氣回路(24進24出) M5牙 6電路
RJ24-M5-12 24氣回路(24進24出) M5牙 12電路
RJ2-G01 2氣回路(2進2出) G1/8"牙
RJ2-G01-6 2氣回路(2進2出) G1/8"牙 6電路
RJ2-G01-12 2氣回路(2進2出) G1/8"牙 12電路
RJ4-G01 4氣回路(4進4出) G1/8"牙
RJ4-G01-6 4氣回路(4進4出) G1/8"牙 6電路
RJ4-G01-12 4氣回路(4進4出) G1/8"牙 12電路
RJ6-G01 6氣回路(6進6出) G1/8"牙
RJ6-G01-6 6氣回路(6進6出) G1/8"牙 6電路
RJ6-G01-12 6氣回路(6進6出) G1/8"牙 12電路
RJ8-G01 8氣回路(8進8出) G1/8"牙
RJ8-G01-6 8氣回路(8進8出) G1/8"牙 6電路
RJ8-G01-12 8氣回路(8進8出) G1/8"牙 12電路
RJ12-G01 12氣回路(12進12出) G1/8"牙
RJ12-G01-6 12氣回路(12進12出) G1/8"牙 6電路
RJ12-G01-12 12氣回路(12進12出) G1/8"牙 12電路
RJ16-G01 16氣回路(16進16出) G1/8"牙
RJ16-G01-6 16氣回路(16進16出) G1/8"牙 6電路
RJ16-G01-12 16氣回路(16進16出) G1/8"牙 12電路
RJ2-G03 2氣回路(2進2出) G3/8"牙
RJ2-G03-6 2氣回路(2進2出) G3/8"牙 6電路
RJ2-G03-12 2氣回路(2進2出) G3/8"牙 12電路
RJ4-G03 4氣回路(4進4出) G3/8"牙
RJ4-G03-6 4氣回路(4進4出) G3/8"牙 6電路
RJ4-G03-12 4氣回路(4進4出) G3/8"牙 12電路
RJ8-G03 8氣回路(8進8出) G3/8"牙
RJ8-G03-6 8氣回路(8進8出) G3/8"牙 6電路
RJ8-G03-12 8氣回路(8進8出) G3/8"牙 12電路
RJ12-G03 12氣回路(12進12出) G3/8"牙
RJ12-G03-6 12氣回路(12進12出) G3/8"牙 6電路
RJ12-G03-12 12氣回路(12進12出) G3/8"牙 12電路
另有其它氣、電回路標準品。
也可依要求客製特殊規格,歡迎詢問。
---------------------------------------------------------------------------------------------------------------------
其他應用
大電流 電路旋轉接頭 50A、100A、250A、500A、1500A、3000A 1~4路可選
超高速 電路旋轉接頭 1500rpm、5000rpm、12000rpm 4~12路可選

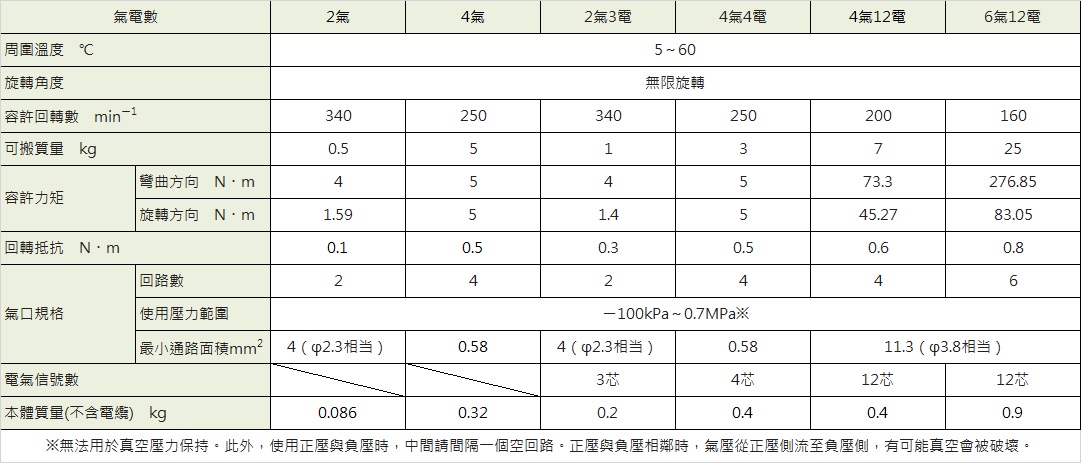

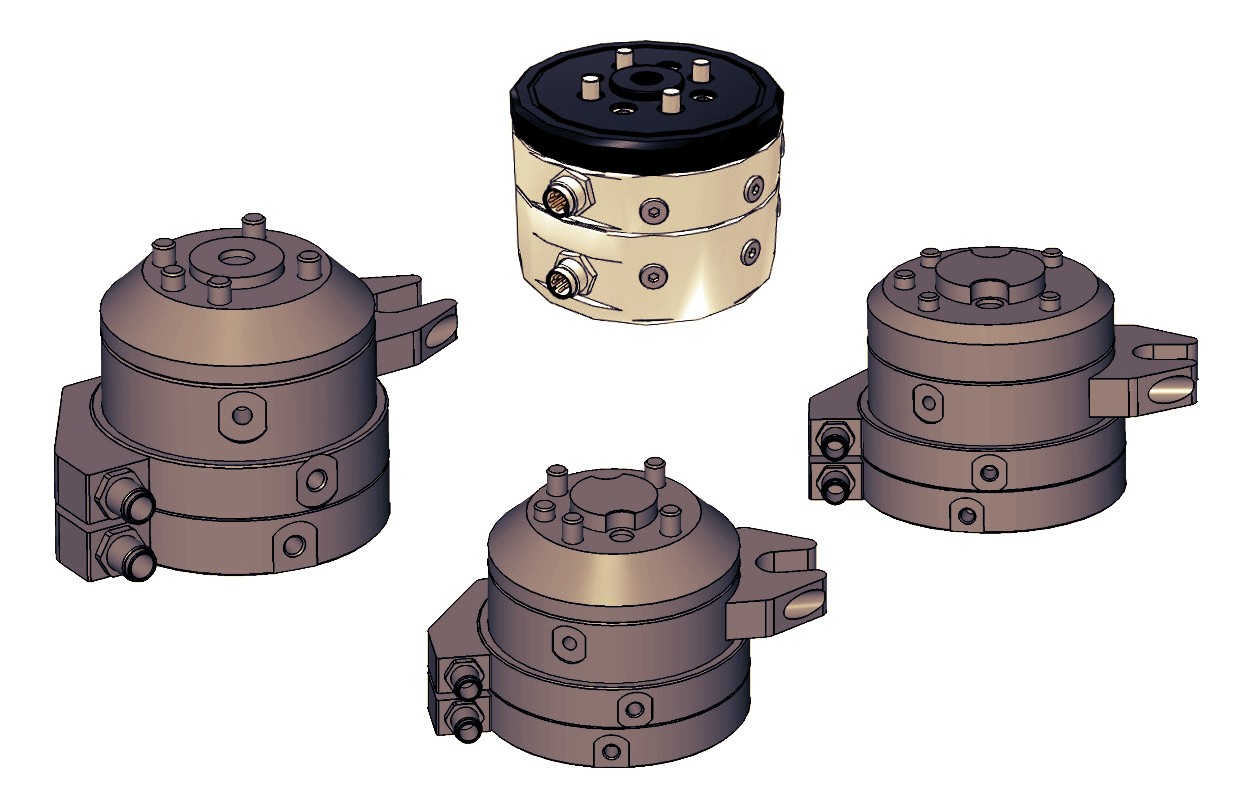

機械手臂用 電+氣無限旋轉接頭 360度無限回轉接頭 360°無限迴轉接頭
手臂第六軸旋轉時,通至末端工具的氣壓管&電線發生纏繞、打結問題解決! 轉向角度受限問題解決!
