小兵立大功，小夾爪抓大物件，安全又省空間!                             Model:WCE WHE SWA SWE

                   ［氣壓］+［倍力］的超強保持力夾爪，適合大型物件的抓取搬運

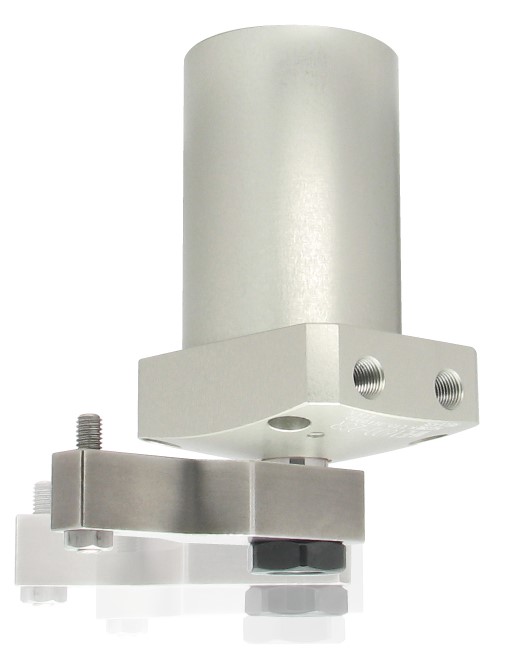

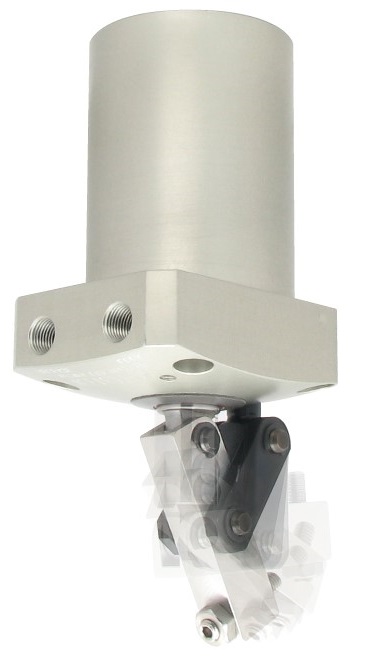

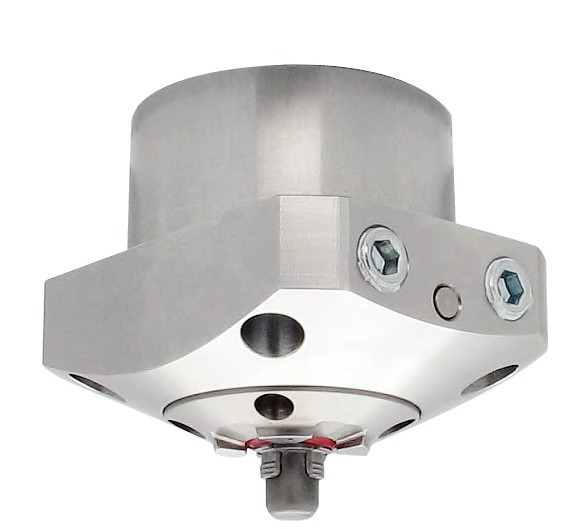

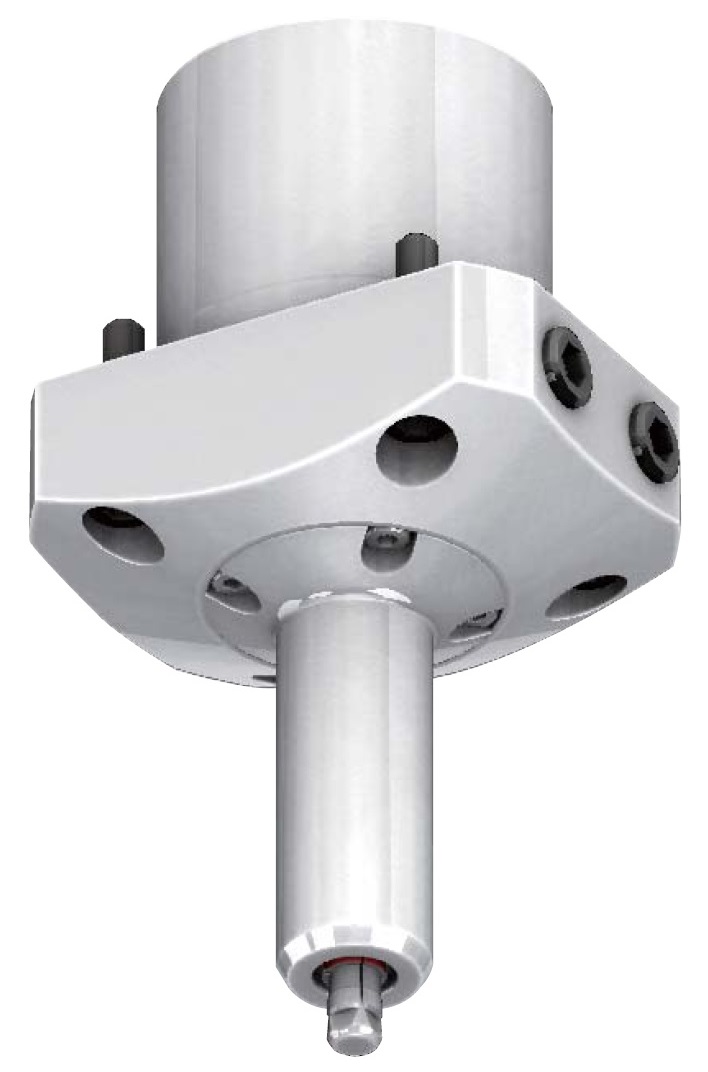

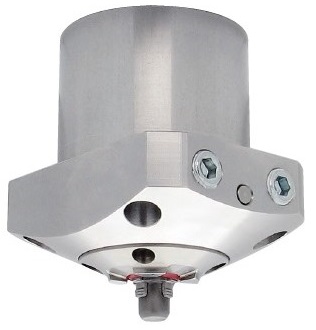

                                  夾孔內夾持型                                                          旋臂型

槓桿缸、旋轉缸、支撐缸使用事例：

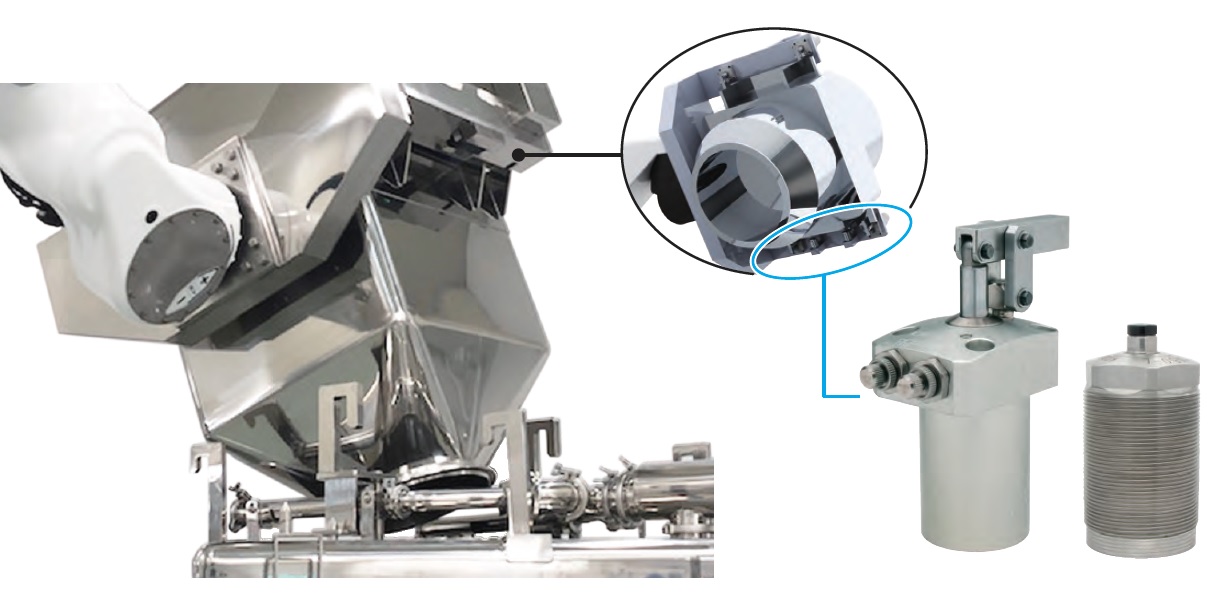

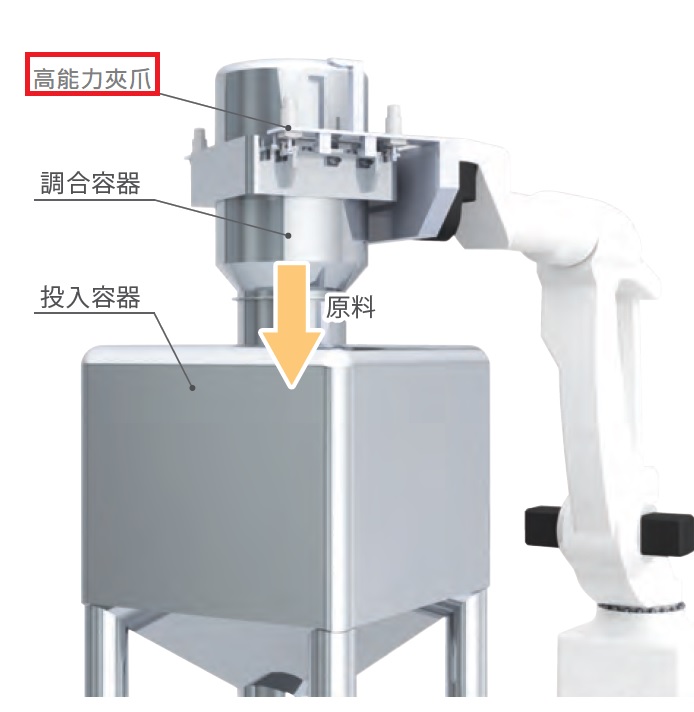

客戶導入事例：漢方原料調和裝置(醫用漢方製劑設備的製造廠)

超過500kg的大型物件搬送(原料容器)為了導入自動化，需要負荷各種搬送姿勢的夾爪，

通常為了耐受高負載，我們得配置又大又多的氣缸，不只難用，

夾爪與物件的合計重量還可能超過手臂的可搬能力。

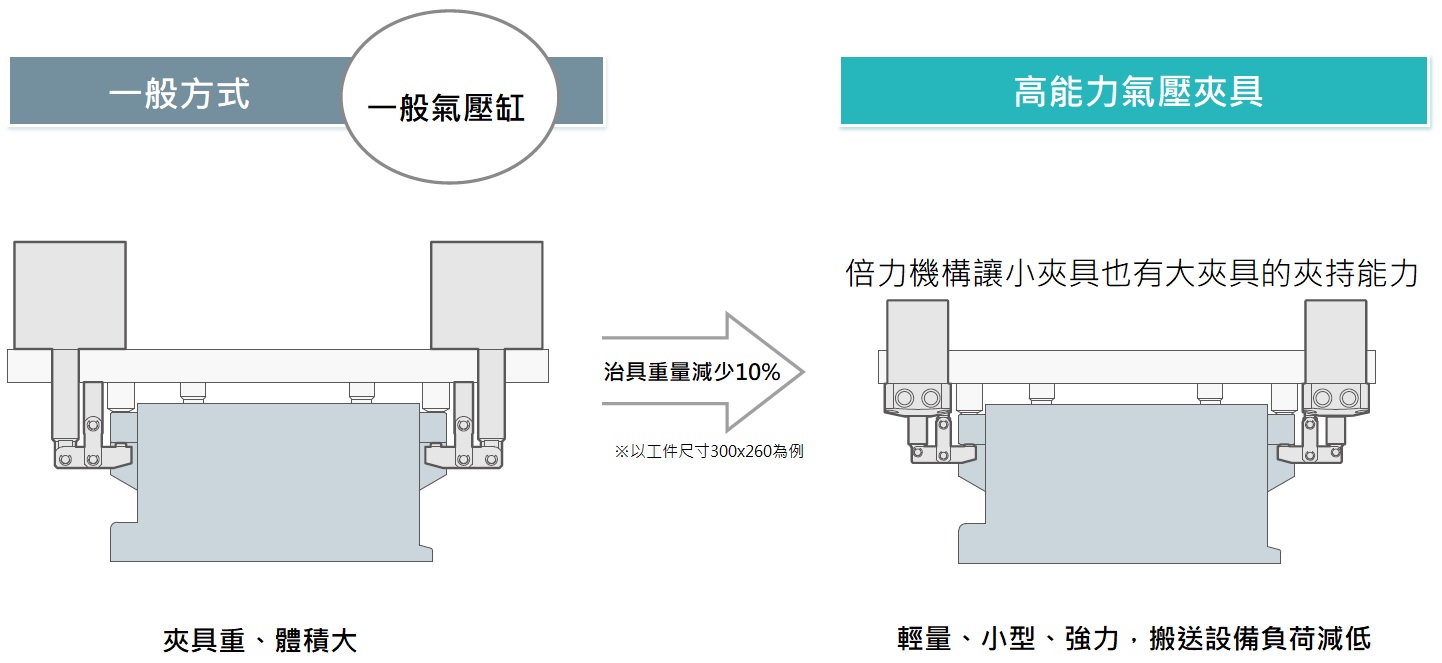

然而一旦採用搭載倍力機構的高能力夾缸，即實現強力夾爪又輕量化小型化的可能。

粉末狀原料有時會結固，需要機械手臂來做擺頭搖動作，然而超過500kg的物件，

實施這樣的高負荷動作，一般夾爪即使加大規格氣壓縮特性仍在，仍有滑落的風險。

採用KOSMEK的高能力夾缸，除了夾緊力還多了機械保持力，物件確實被固定不動，

還達到小型輕量化的效果。

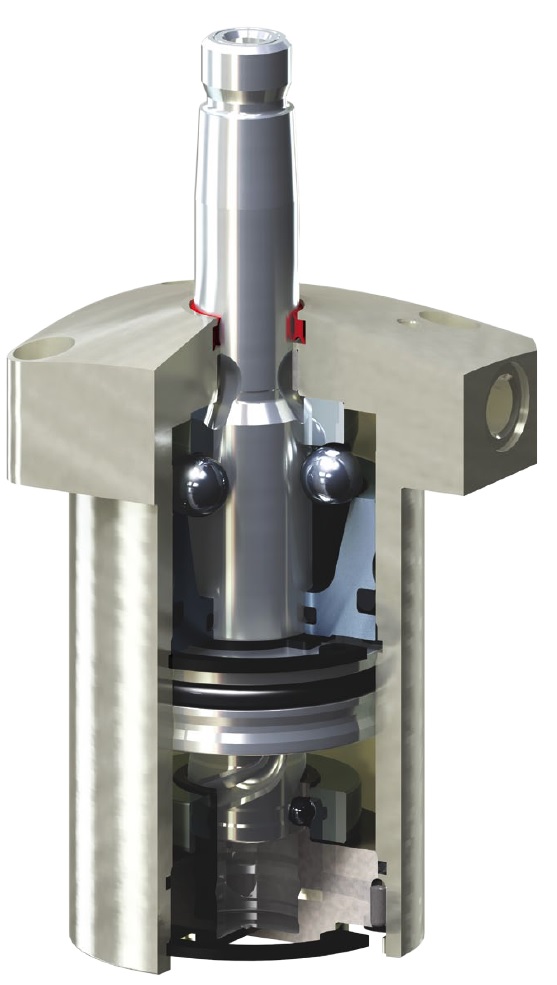

                                           機械自鎖的倍力機構

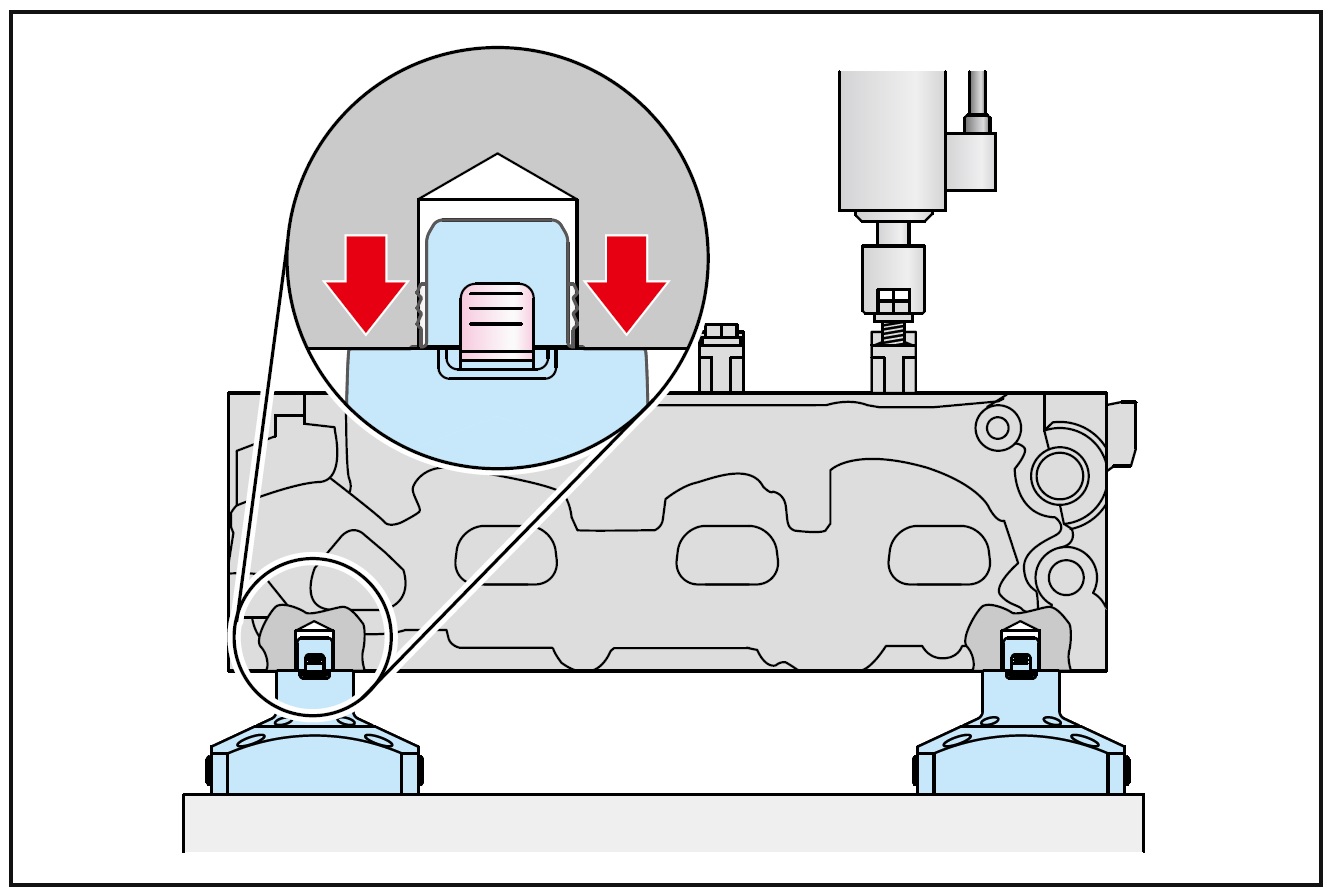

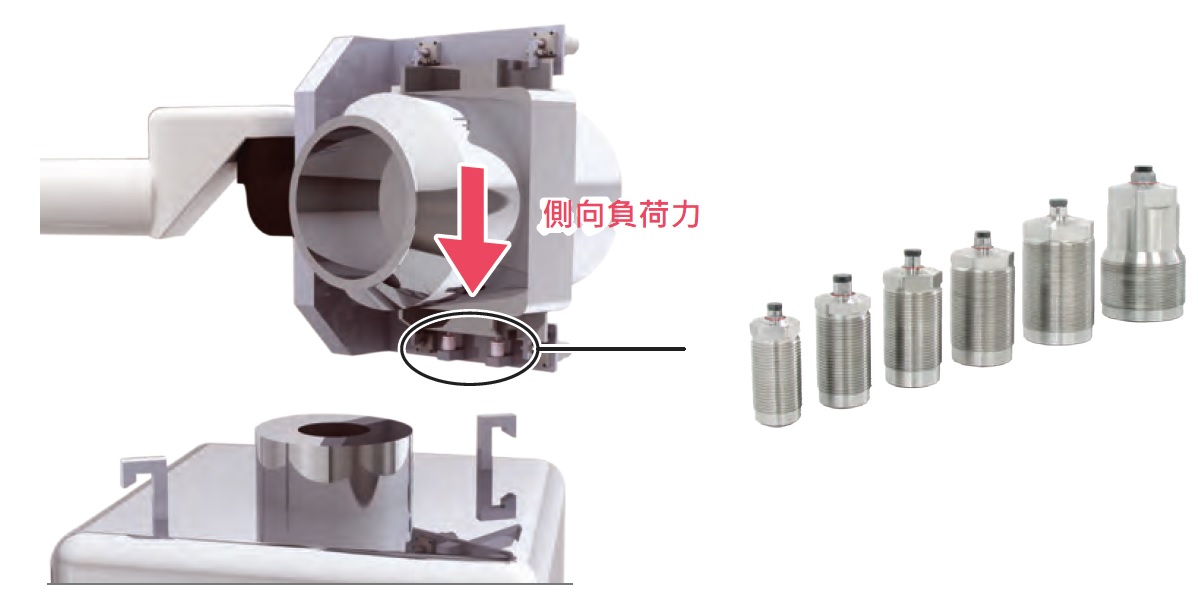

側向姿勢或高速擺頭時的問題就是夾缸也撐不住的工件側滑，那麼高能力支撐缸幫得上忙

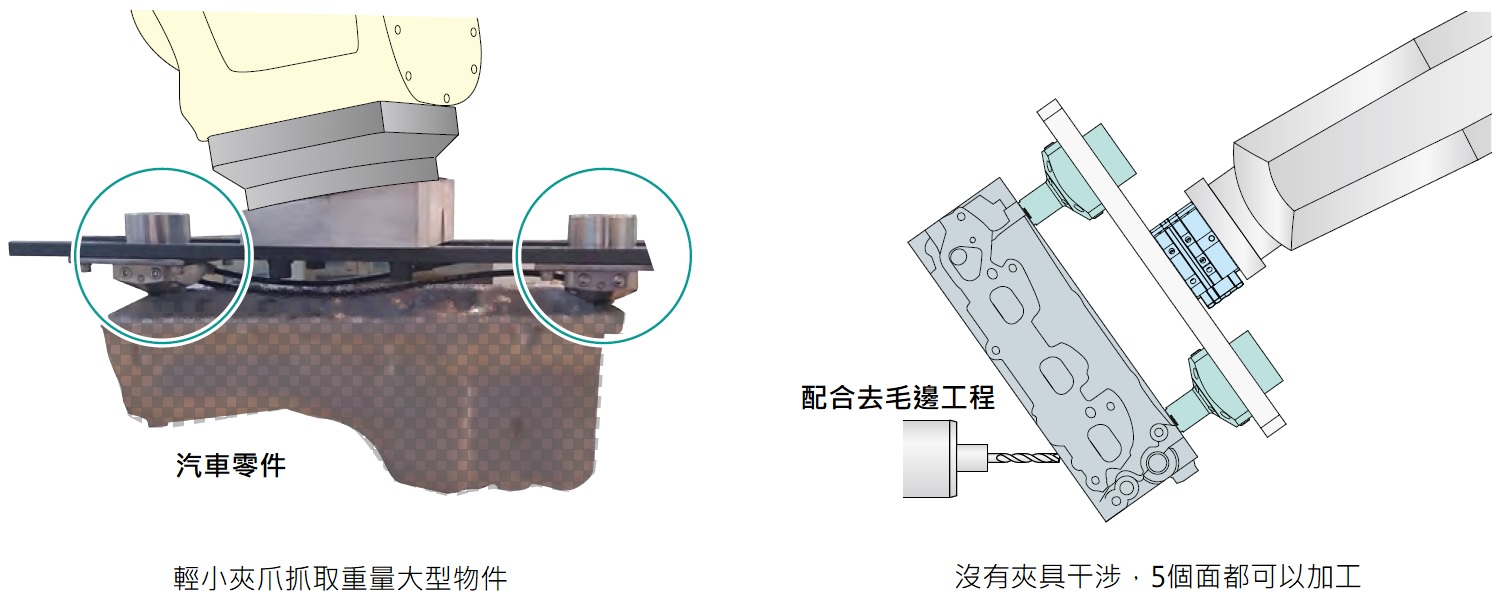

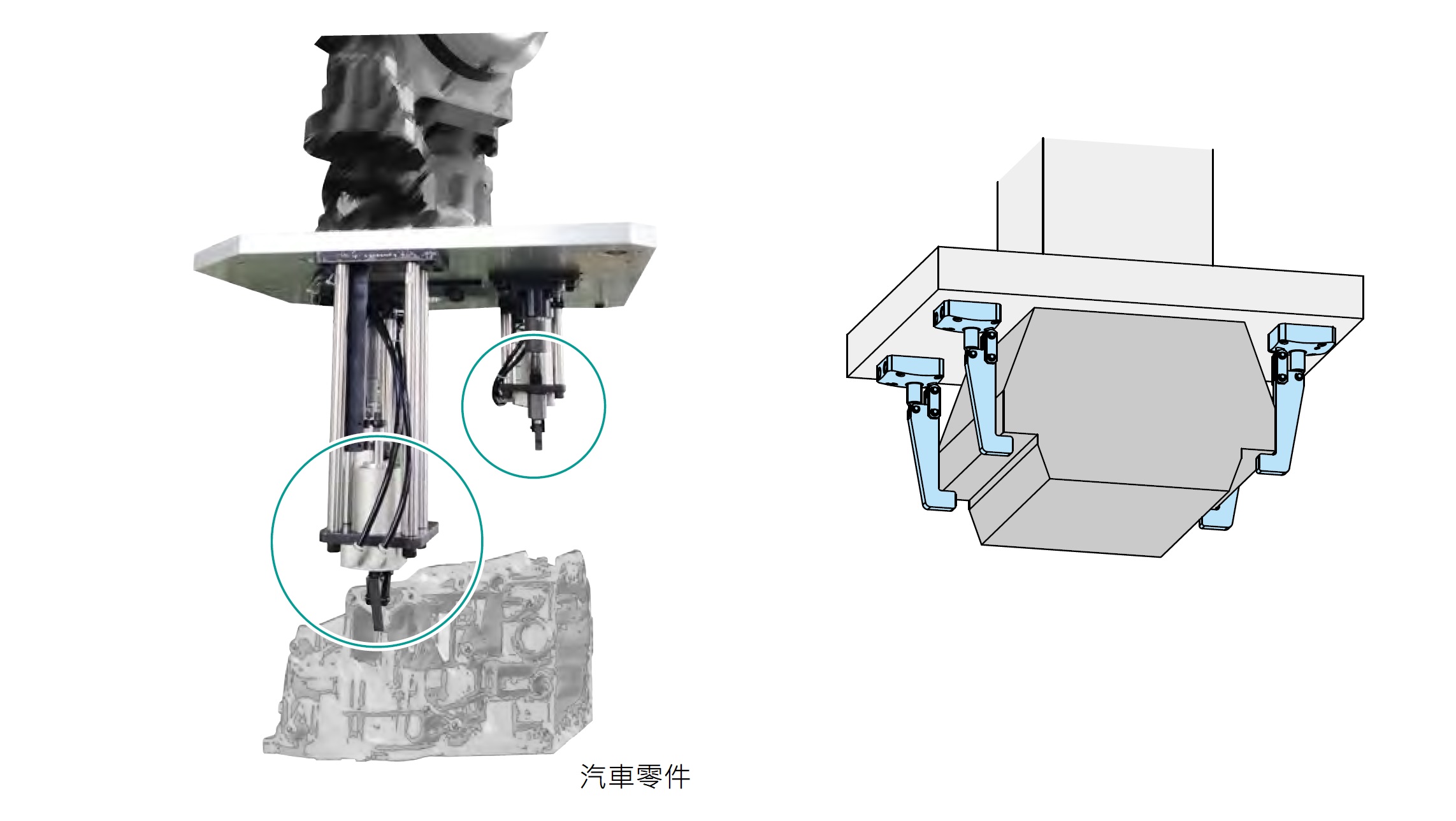

孔位夾具類的搬送使用事例：

                                                                        可對應切削鑽銑加工製程 有防水機能設計

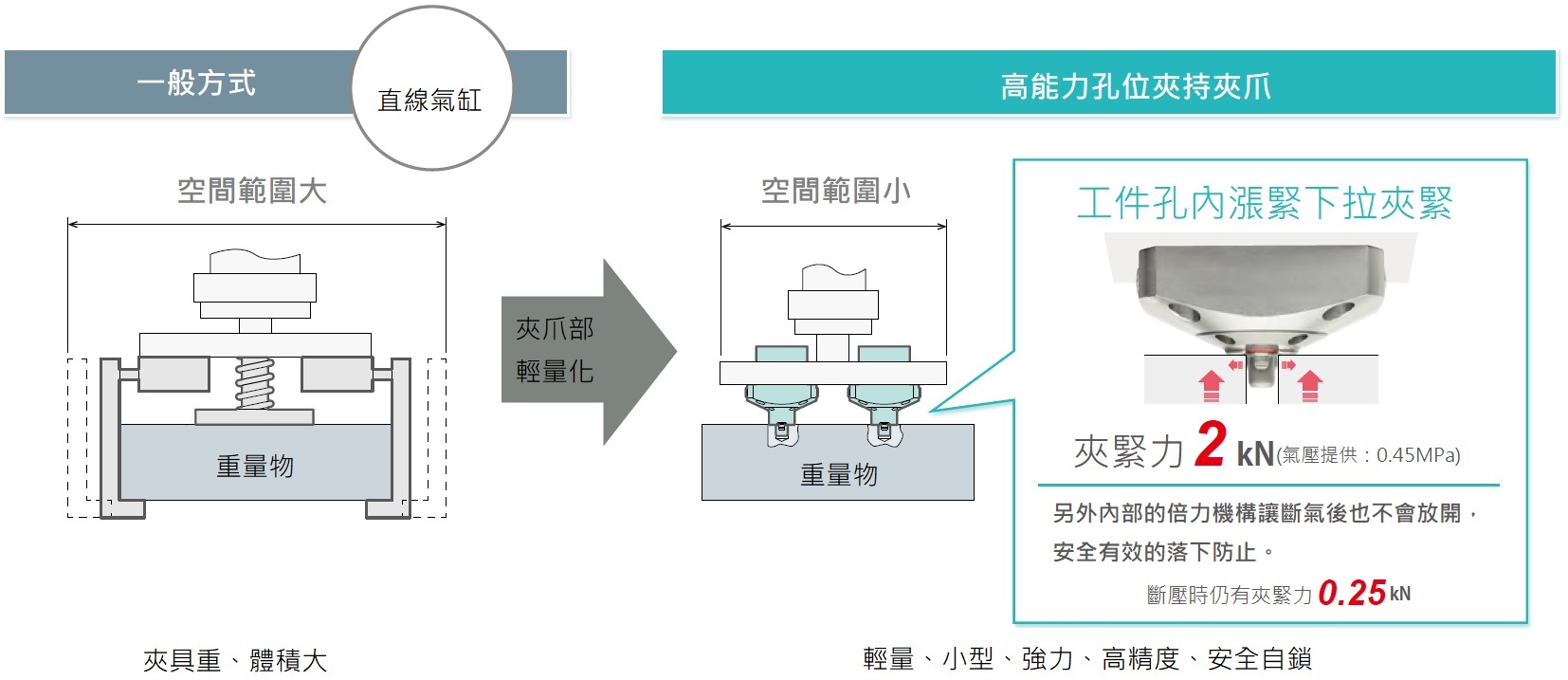

        夾爪輕量化可以提高機械手速度，可搬重量增加，甚至機械手還可以用小一號

                       6軸機械手臂                                                  滑台式機械手臂

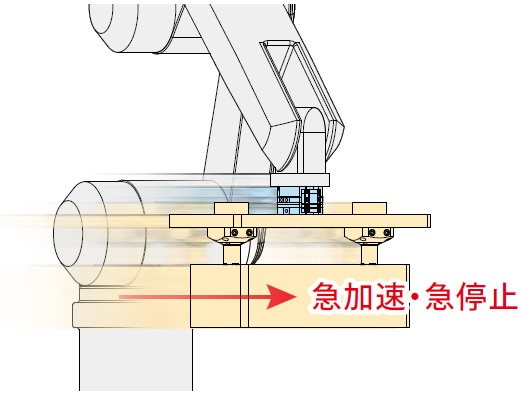

                                抓持穩定，可對應急加速急停止，整體速度提升

    搬送過程中即使發生空壓切斷的異常，也有保持力防止工件掉落(旋轉缸斷氣時無保持力)

其他應用參考例：

★自動化洗淨工程

高壓水柱清洗亦能保持工件穩固

(變更為不鏽鋼防鏽材質、防高壓水密封的特殊型號WCJ WHJ規格，請另行諮詢)

★自動氣密測試機

零件面積大反力非常大，一般要用油壓夾具才能固定，我們的保持力可用氣壓取代油壓缸

★自動化組裝壓入崁入工程

                         自動化固定組裝對象物，高保持力高壓入製成的穩定性

★自動化焊接熔接工程

高保持力避免熔接時薄件受熱翹曲，提高自動熔接的加工品質

(變更表面特殊處理防止焊渣附著、特殊金屬刮環式密封的特殊型號WCG WHG規格，請另行諮詢)

★自動化CNC車銑切銷加工應用

下刀速度增加縮短cycle time，加工品質穩定，刀具損耗降低，對應背面加工。

關於工具機應用的介紹請參考我司另一個頁面，有詳細的介紹。↓

http://fulllifetrading.com/products.php?act=list&mode=1&pid=210&cid=284

世界唯一的倍力機構專利設計，不同於一般氣壓缸，

加工反力的回推不是由空氣壓力X活塞面積來承受，而是受在機械式倍力機構上，

所以能克服氣壓被壓縮的問題，並有效抵抗反力。
