麥格博Magbo電永磁鎖模系統 世界頂級的德國精緻工藝

        採用雙層真空環氧樹脂填充磁極，密封性能遠比許多全金屬表面的還要更優下方④說明

 磁力鎖模系統 磁性鎖模系統 永磁式快速換模系統 磁力快速換模系統 電磁鎖模系統

基本規格仕樣：

●基本磁力配置 固定側為機台噸數的7% 可動側為機台噸數的8%(依實際規劃為主)

●MBP50磁極(50x50mm)磁吸力350kgf。MBP80磁極(80x80mm)磁吸力1000kgf。

●磁板厚度：30mm/35mm/42mm/45mm/50mm/54mm。

●磁板耐溫：120℃/150℃/180℃。

●近接傳感器：可容許氣隙達0.3mm(仍有90%吸附力)。

●標配磁飽和檢測系統及電流檢測系統。

●工作電壓208V-575V standard,50/60Hz

●EUROMAP/JIS等接口兼容。

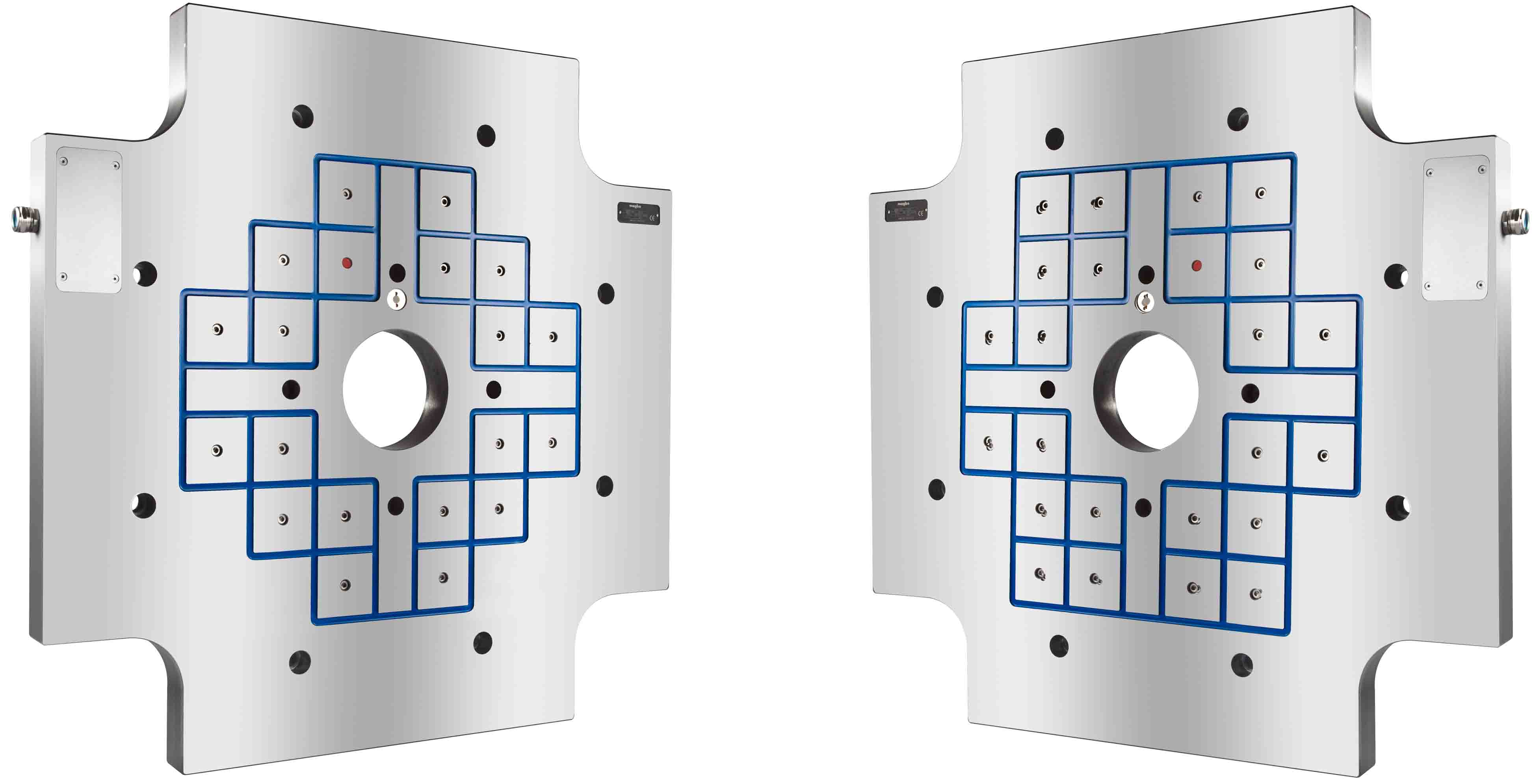

磁盤底座由整塊鋼材經由CNC加工而成，優質的雙層磁鋼組成的方形磁級崁入其中。

每個磁級都能激發出持續強大且穩定的吸力。磁盤對模具的吸附力與模具表面接觸的

磁級數量呈正比。磁力線高度約20mm，磁力不會穿透模具，所以不會影響模具內落料

等動作。磁盤的激磁與退磁使須轉開鑰匙並操作按鈕，幾秒的時間即可完成鎖模作業，

即使在使用過程中斷電，永磁的特性將依然永久保持吸力。

其他說明

●一般模內加熱不會讓背板產生一樣高溫，如果真的有，亦可對應180℃以上超高溫仕樣

●請注意模具背板材質，物理性質上不同的材質吸附能力也有所不同，請另行垂詢。

●最佳方案-雙磁極設計，只有磁極帶有磁性，強力且吸力平衡。

●中性框架，磁板底面無漏磁，吸力提升，磁板裝卸容易。

●磁板內藏槽型接線盒，可保護對接線路，有一定程度防水功能。

●可拆式定位環，不拆磁板即可更換老舊定位環。

●環氧樹脂填充磁極間，因不導熱特性及留凹空間，保留空氣區域減少意外過熱的風險。

●磁板加工平行度100mm/0.02mm。

●激退磁需搭配轉動鑰匙開關，多一層安全防護。

●可選配對應單邊下模。

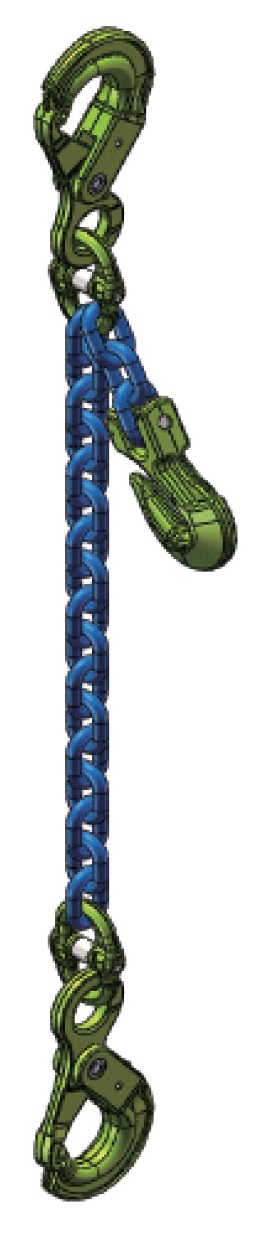

●可選配輔助落下防止機構-鍊條掛勾方式 或是 磁板預留螺絲孔方式。

●與射出機的安全互鎖信號，請垂詢我司營業擔當。

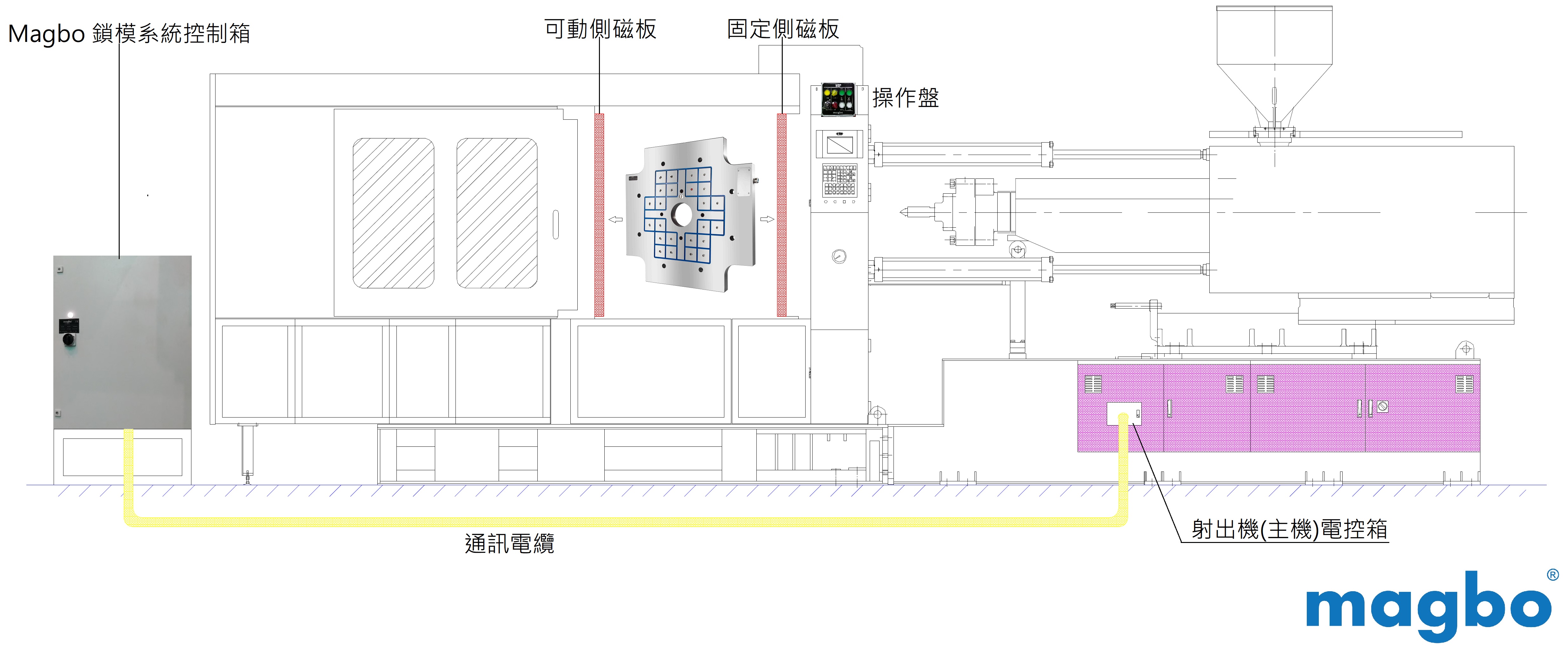

                                               用於臥式射出機的鎖模系統配置示意圖

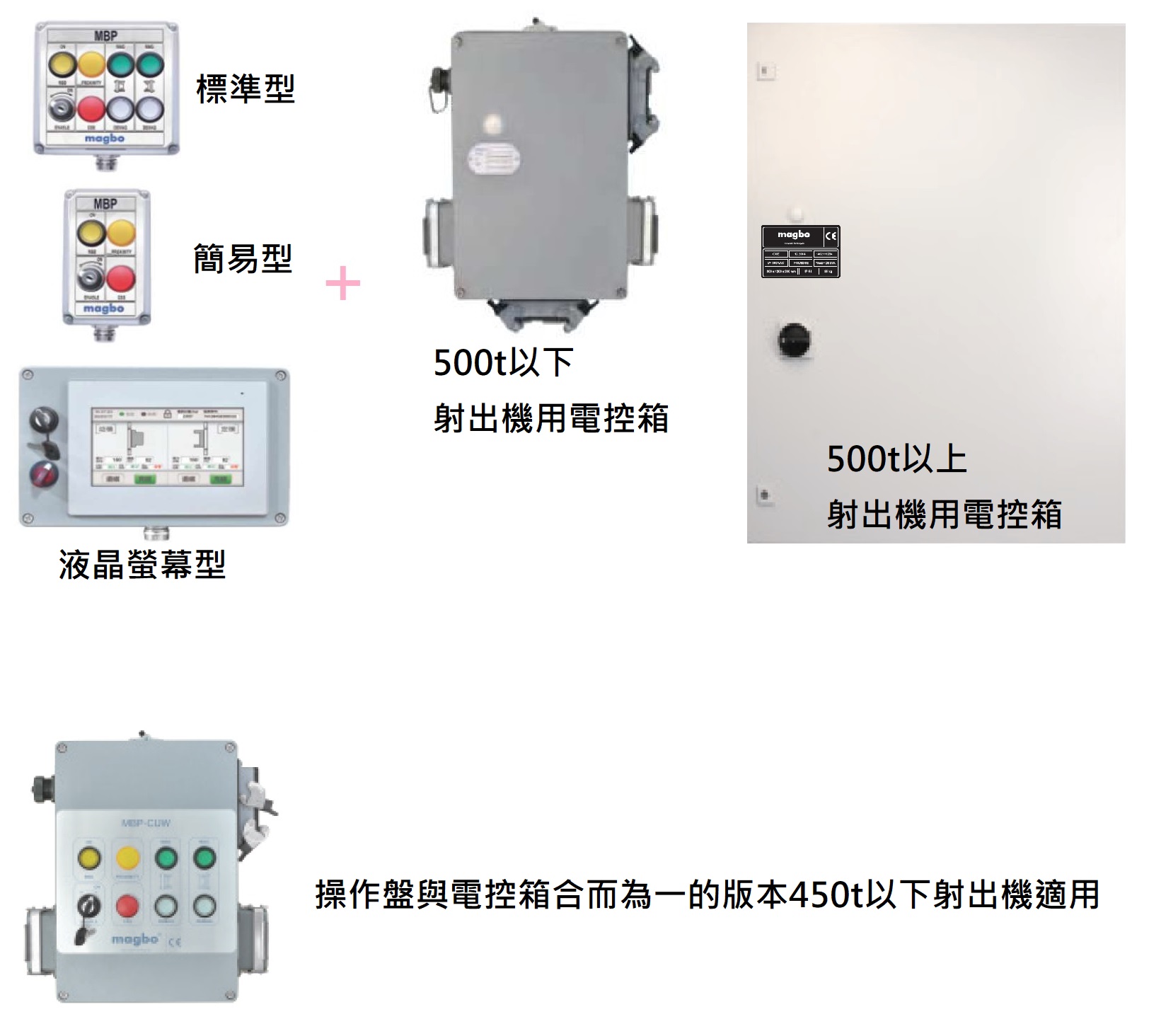

可選擇操作控制器的類型：

                   操作盒                                        電控箱

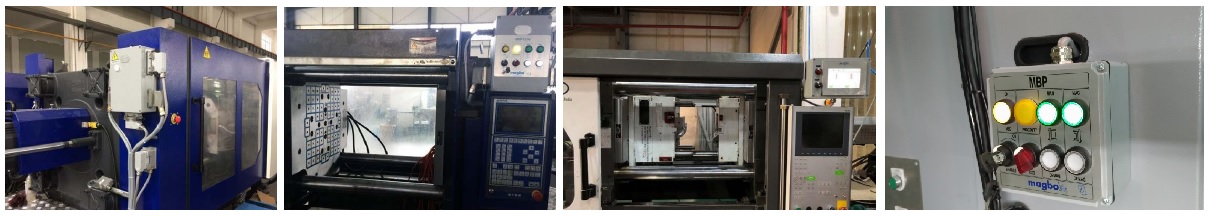

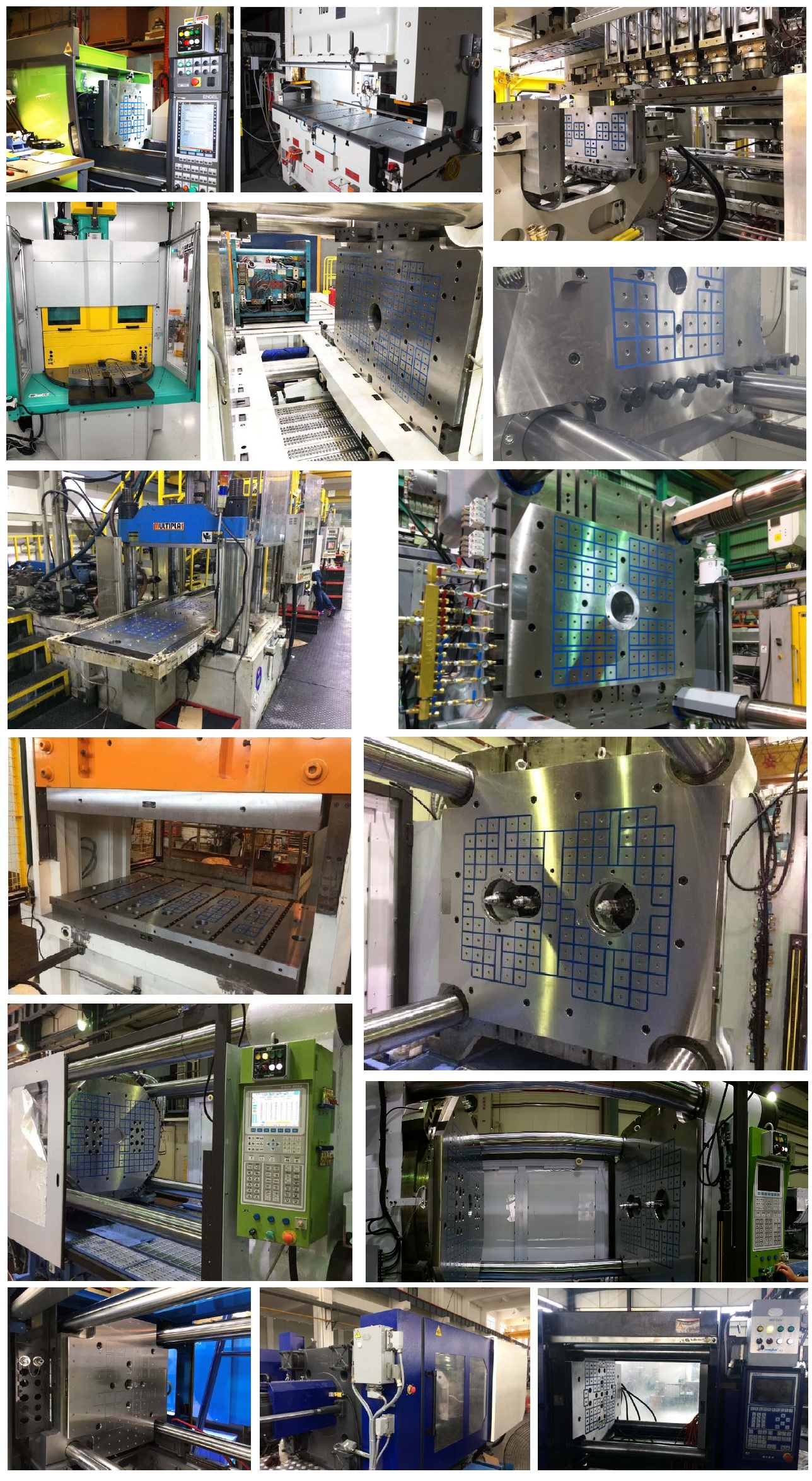

操作系統與電控箱實裝照

Magbo電永磁鎖模系統特點：

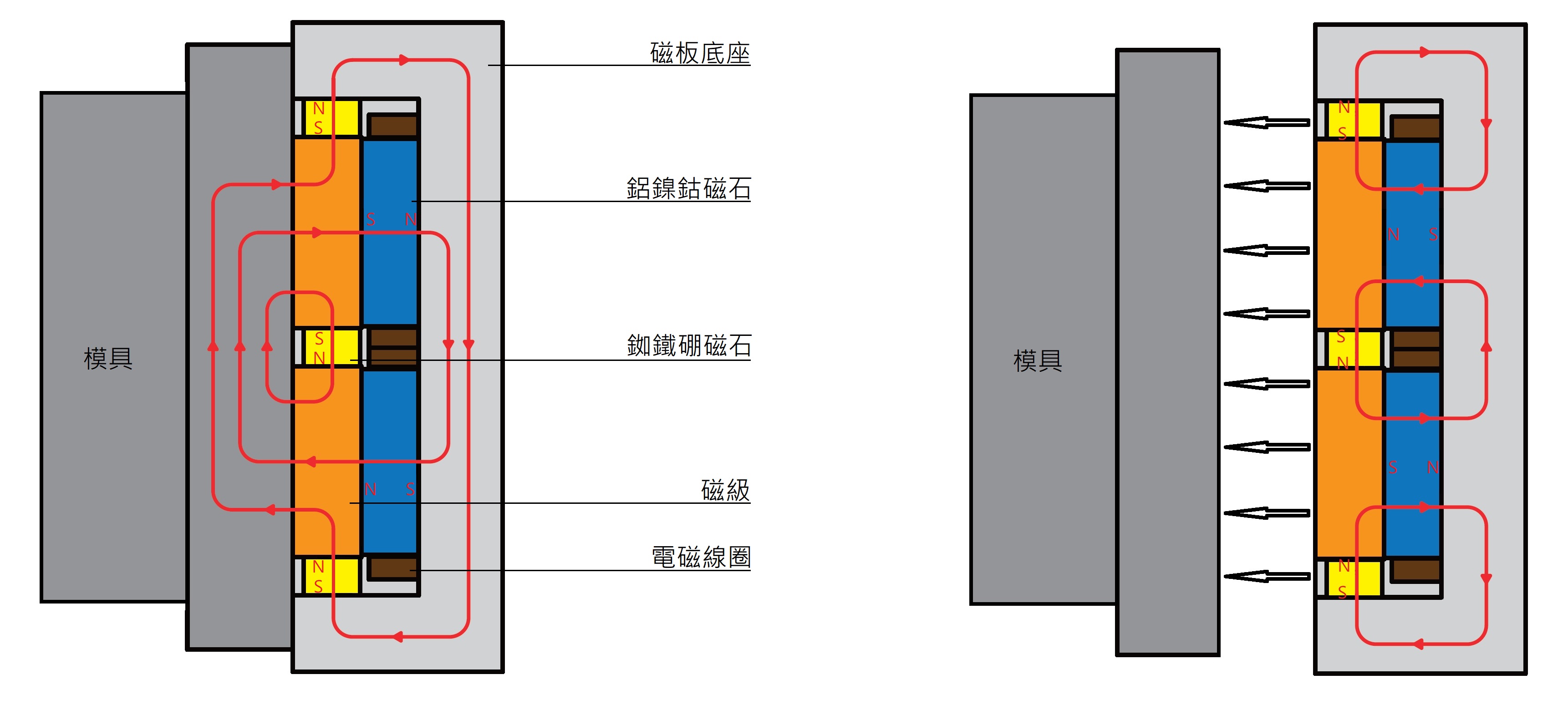

①最佳方案雙磁級設計! 高效率的電控永磁，磁板充磁僅需數秒，斷電亦不影響磁力。

充磁時磁力線穿出磁板，高度不超過1英吋(25.4mm)，不會影響模具內部機構。

退磁時磁力線拉回至磁板底座內，不會穿過射出機盤面，這種充退磁方式，

不會在模具留下殘磁，更容易輕易取下模具。(如下圖)

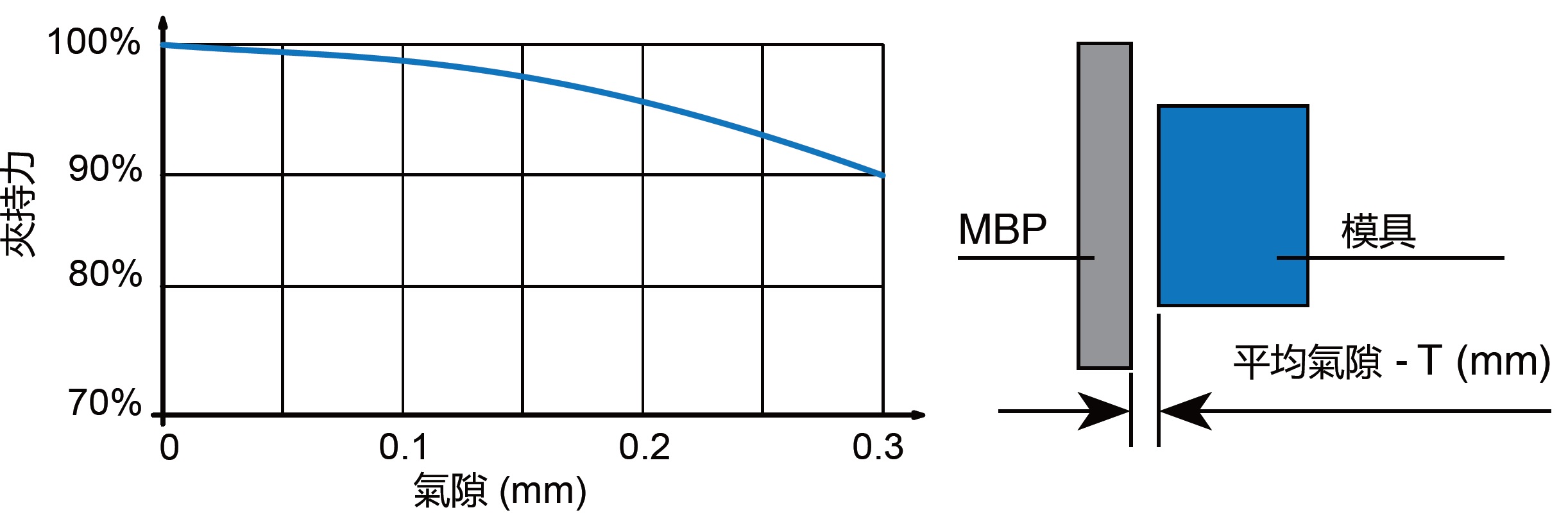

②更好的應付氣隙表現：相比同類型的他牌產品，Magbo設計的雙磁級設計，可以產生更強的磁力

來達到更大的磁力線密度與平衡，有效減少氣隙帶來的影響。模具實際使用或多或少都存在氣隙，

應付氣隙的能力也決定了磁盤的安全性，我們堅持雙磁級的設計，磁鋼優質且足量，0.3mm的氣隙

情況下仍保有90%的磁吸力，這也是我們將近接傳感器感應距離設置為0.3mm的原因。

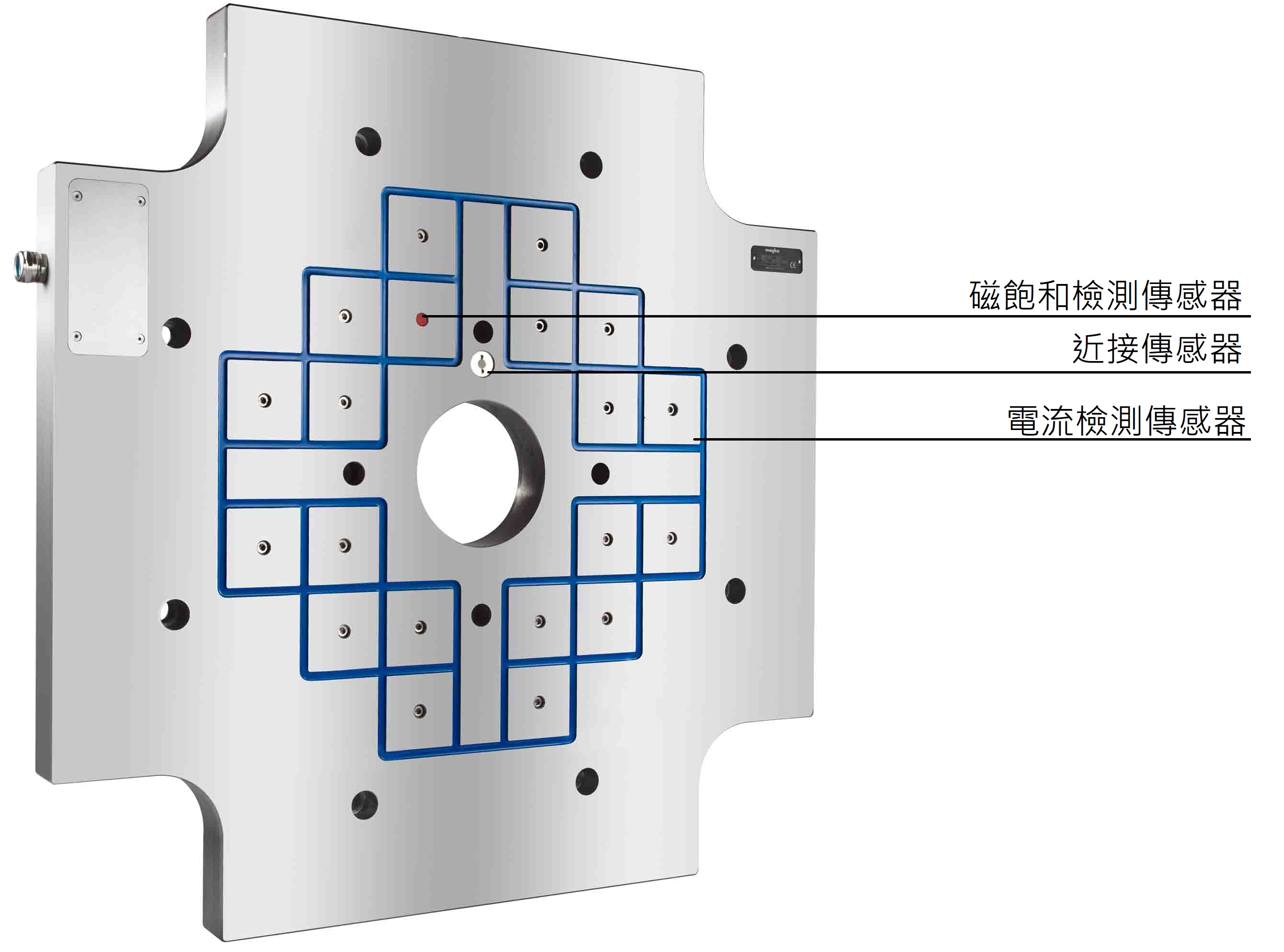

③3個安全的標準配備，各個傳感器相互配合通信有效提高安全係數。

●CSS電流檢測系統：檢測磁板主電纜線的電流輸入情況。

●MSD磁飽和檢測系統：檢測磁級夾模力的吸持品質。

●近接傳感器：兩塊磁板都會設置，當間隙量大於0.3mm時發出警報停機。

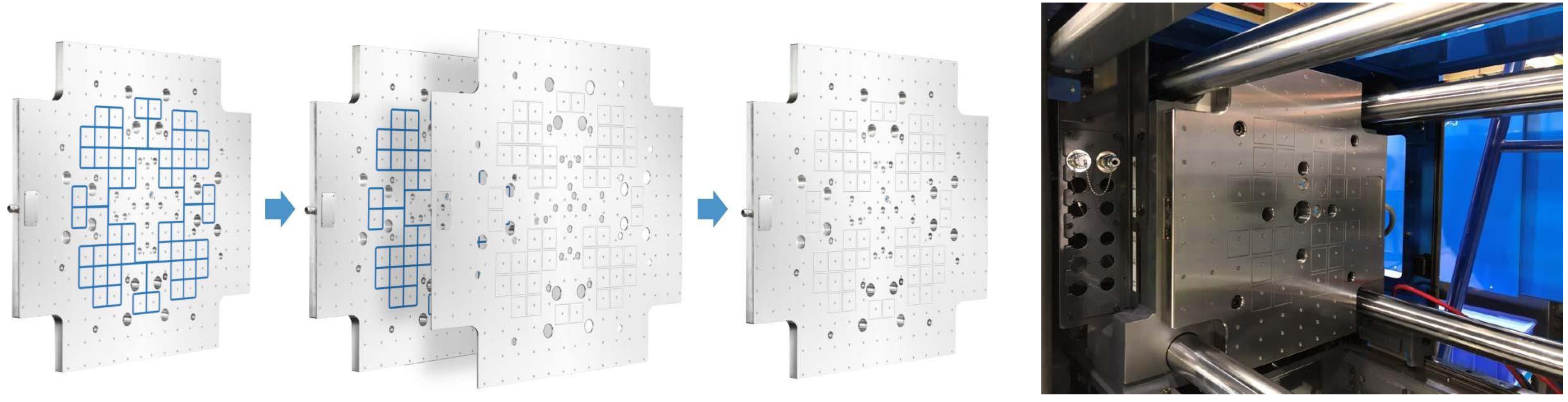

④專利可更換式一體成型的全金屬面板：(選配)

可選配可更換全金屬面板(3mm)，能保護磁板並在必要時可以使磨損的磁板表面維修更加簡單快速。

這是我們的專利技術，有些聲稱全金屬表面並非全密封，是金屬崁合，磁極的縫隙沒有環氧樹脂，

長期使用有進水短路的風險，只有少數高端廠家能做到這種整面的無縫的，這才是真的全金屬面板。

補充說明：一般磁板所謂的全金屬面板，都是磁極嵌入底板，其間隙埋入銅環或不鏽鋼框等的設計，無填充密封的環氧樹脂，

完全靠金屬密封，嵌合後再一次銑平，金屬間仍存在極小縫隙，異材質間的熱漲冷縮比例不同，間隙也會隨著時間變化浮動，

水氣或油等雜質的侵入就是造成磁極損壞的原因。即使是有IPX5的防水，畢竟還是防潑水，不能保證長時間後一定不會滲入。

Magbo採用的是雙層真空環氧樹脂填充，環氧樹脂的方式常會被詬病，這種設計會讓損壞的磁極更換變得更加困難，

但前提是磁極要先損壞才要考慮換的問題吧，沒損壞不就不用考慮這個問題了呢?

而無論哪種方式，當磁極損壞都是要磁板廠商來修，客人也無法自行動手維修，好不好修這件事怎麼會拿來當成賣點呢。

我們的磁極採用的是高端且加粗的線圈，幾乎不會損壞，加上雙層真空環氧樹脂填充，

有超高的密封性能，比金屬嵌合的方式更高!既然我們強調產品高壽命及不易損壞的特性，

那麼何必再強調磁極壞的時候比較好換呢?好像我們已經預期會壞等著準備維修一樣。

唯獨環氧樹脂的硬度的確比不上金屬，異物壓傷的確可能造成破損，但我們的對應方案是1.包覆兩層環氧樹脂，

外層磨損也仍然有內層保護著。2.填充亦有設計下凹，空間增多能盡量避免異物夾傷。3.提供真正一體成形的全金屬面板選配。

重點是能夾傷環氧樹脂的異物已經很大了，作業人員在換模時應該都能注意，建議事先排除，就算金屬面也不代表不會損傷，

這些都是我們長年的經驗並考慮思量過後的最佳方案，品質上性能上相當優異，您絕對可以放心的導入。

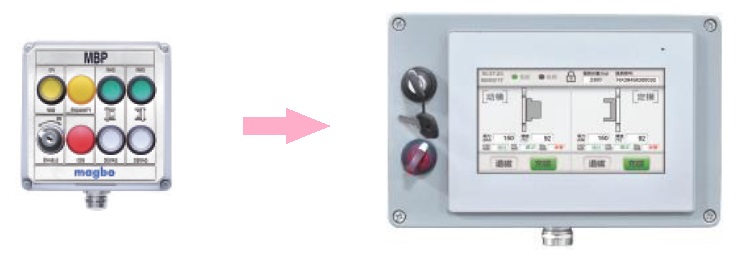

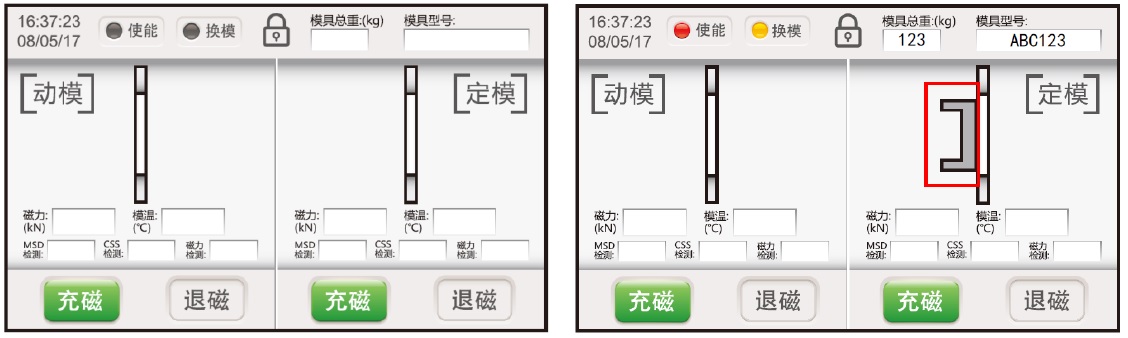

⑤真實磁力讀取系統RFR (還需選配液晶觸控螢幕RET)(選配)

根據所使用的模具，激磁後當下所產生的真實磁力值，顯示於液晶觸控螢幕。

可輸入模具重量讓系統自動判斷，磁板當下所產生的磁吸力與模具重量有沒有符合規劃時的規範，

判斷後提出警報，此功能判讀為絕對值的比較，更加提高安全性。

                                               標準型                             觸控螢幕型

                                    模具未接觸                                        模具接觸後

⑥其他(選配)

●SDS模具位移檢測系統

●TPM即時磁板溫度監測器(依所選耐溫規格的上限送出警報)

●TRS應急模具移除系統

●雙色機旋轉盤RP、多射嘴MI、多應用單獨磁盤操作

Magbo公司專業致力於開發與生產永磁、電磁以及電永磁領域的產品，並且涵蓋現今市場上的

所有同類磁性科技產品類型。 Magbo產品專門針對實現射出機，沖床，模具壓鑄及橡膠注射機等

工業領域的快速換模進行開發研製。基於20餘年對工業產品設計與製造的經驗，我們定將能夠

為客戶提供最一流品質與技術，以滿足客戶對產品的要求。
