您的機台上，想導入自動夾模的油壓治具，但是買機台時沒有預留油路及旋轉接頭，

導致治具端無作動油可用，全都只能手鎖。

我們有個提案，用保壓閥+氣轉油油壓單元怎麼樣?                            參考規格：CV CK BK BEQ JSS

例如臥式加工機的這套治具，上方沒有旋轉接頭供油，工作台下方也沒有快速接頭，

那麼即使設計了一套夾治具上去，沒有油壓供給的話，完全無用武之地。

可是既有機台，廠商也無法追加油路，又或是追加費用極高，這時候就可以用這個方法!

                  保壓閥(一進一出型)                             保壓閥(單進單出型)

                           油壓切換進油(適用複動夾具)                                             手動切換退油(適用單動夾具)

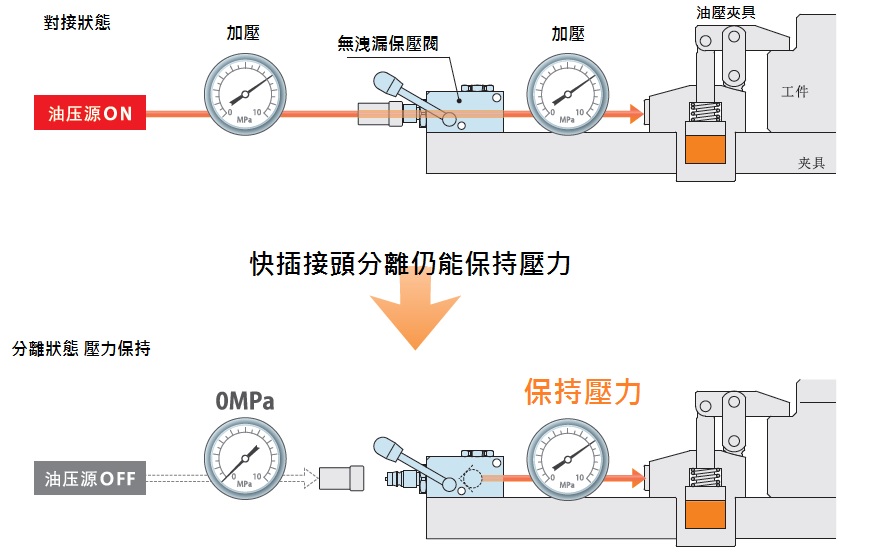

保壓動作圖例：

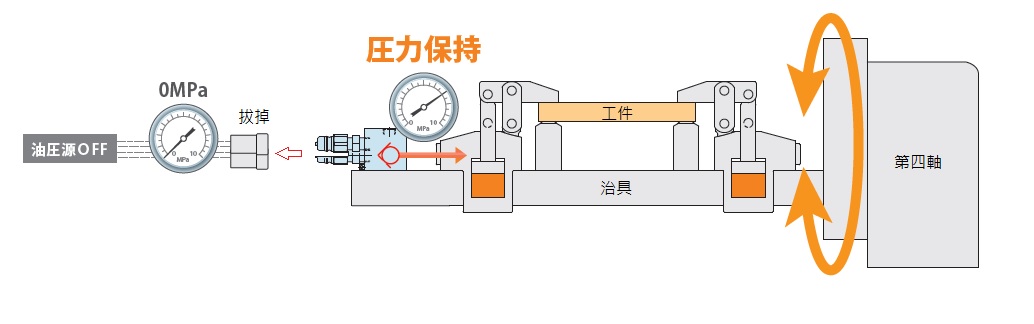

也就是說，供油後夾緊完成，即可斷開油壓源，不用持續再給油，任由工作台或第四軸

旋轉，不用擔心管線纏繞的問題，零洩漏完全保壓，您可以放心導入。

還有一個問題，油壓源怎麼辦呢?

機台沒有油壓源?又或是油壓回路數不夠用?又或是控制改機麻煩?

那麼我們這種就方便了，因為是氣轉油，所以很簡單，給他一個氣壓就好了。

               油壓單元(一進一出型)                         油壓單元(單進單出型)

                                   適用複動夾具                                                                        適用單動夾具

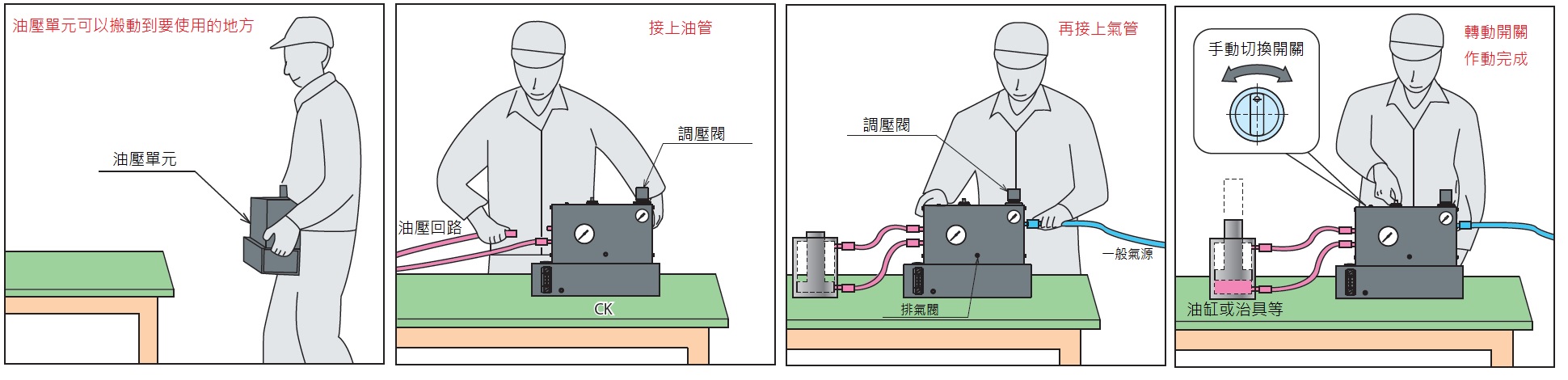

                給氣就可產生強大油壓，沒有任何電控，是不是很方便呢。

您可以在工廠內，每台機台旁設置一台油壓單元，

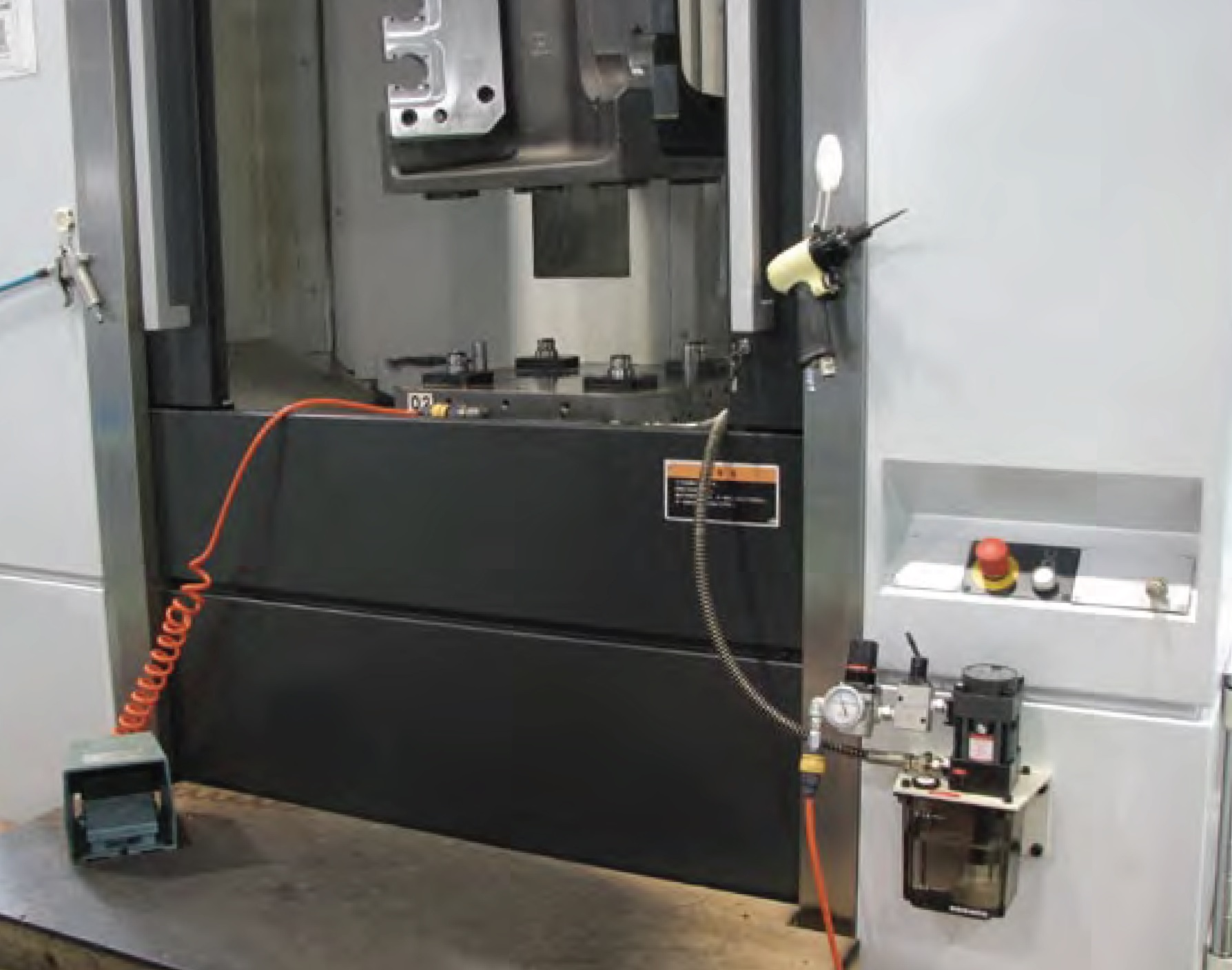

下方照片圖例為控制定位夾緊缸，定位夾緊工作台治具使用的案例。

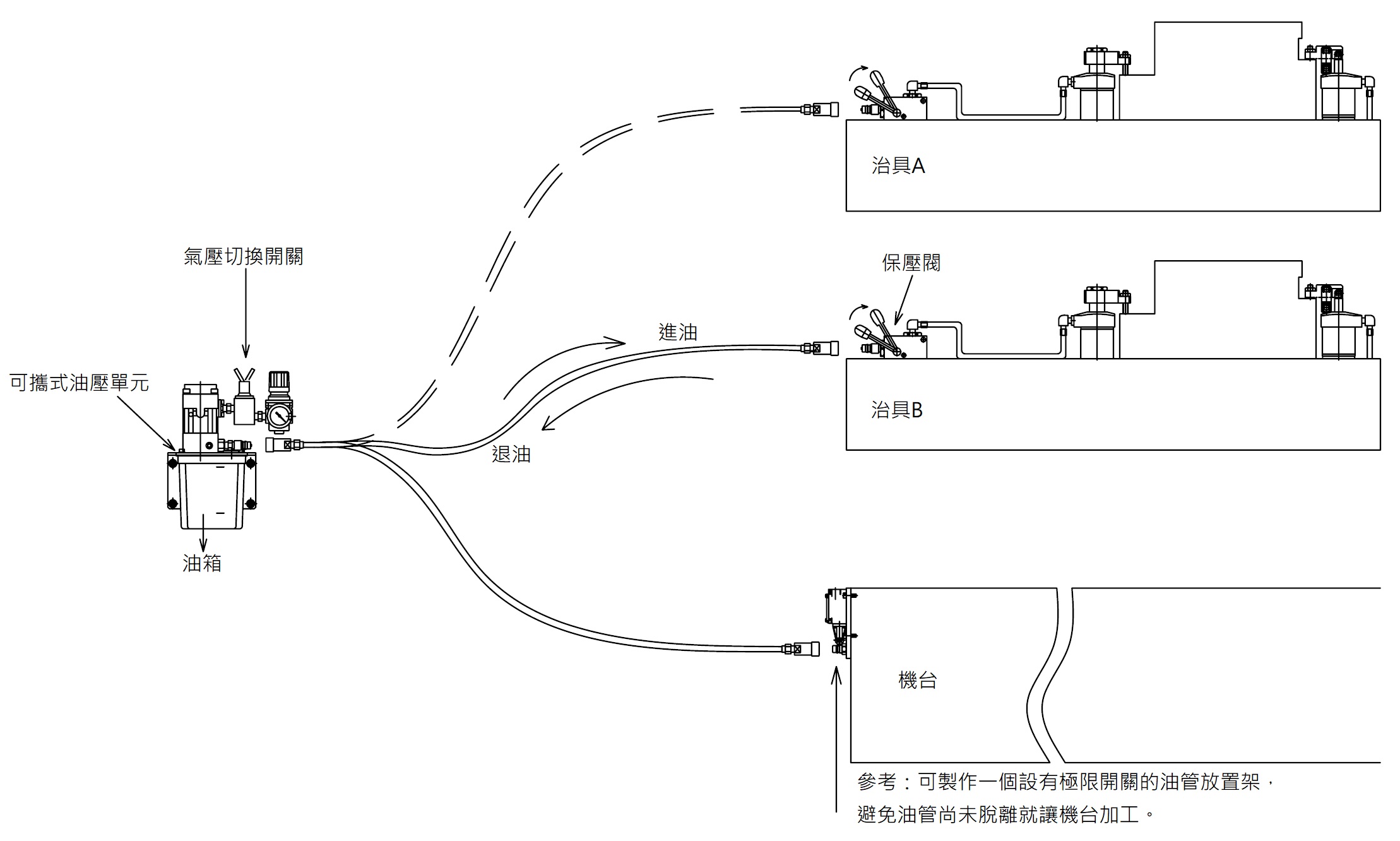

或是節省成本，好幾台機台共用一個油壓單元也可以喔，只要要用的時候，

搬過來用，不用的時候拿去給別的機台用，也是不錯的應用方式。

參考配件：    彈簧式蓄壓器-補償或吸收密閉回路溫溫度產生的壓力變化

為何會需要這個?因為與油壓源分離的夾具(密閉回路)會隨油溫變化造成油壓體積變化，

導致壓力上升或下降，通過此彈簧式蓄壓器可防止異常高壓讓工件變形，

或異常低壓造成工件沒夾緊加工精度變差或工件脫落問題。

(參考數值：1℃壓力變化7kgf，因為空氣混入量、軟管膨脹量而有異，數值僅參考)
