KOSMEK原點定位夾具 治具托盤的快換及定位瞬時完成

                                         瞬時定位間隙為零，3µm超高重複定位精度，交換時間縮短，整體成本降低

                                                      邁向未來工廠的工業4.0，發揮單機多工，智慧生產系統的秘密武器

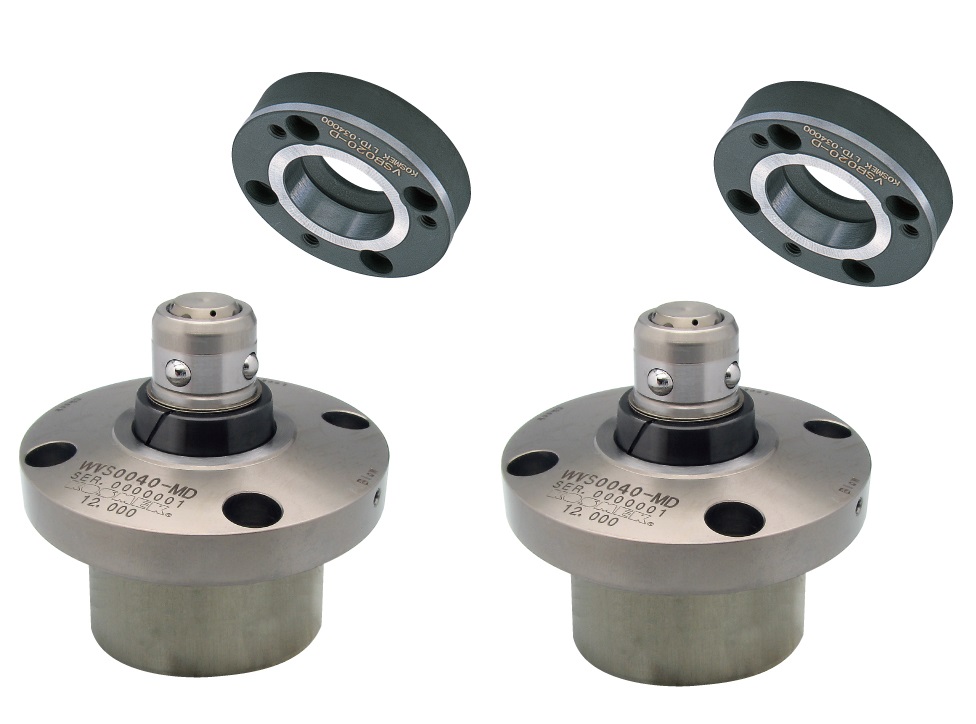

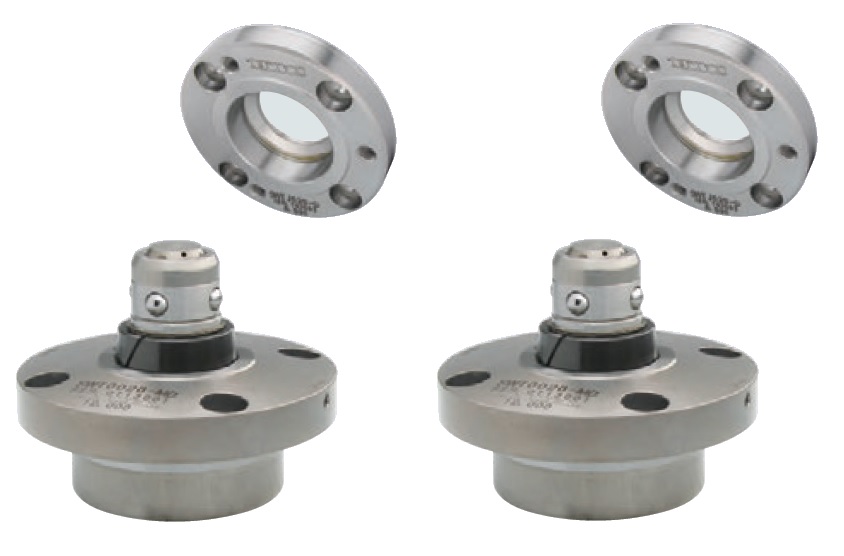

具有定位力+夾緊力的氣缸，搭配定位對應件，適合負荷較高的作業      Model:VXF SWQ SWT WVS

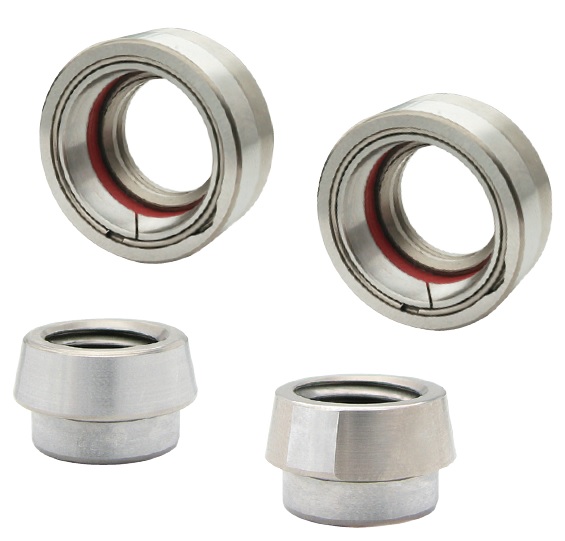

   手動型VXF         超小型SWQ                      耐環境型SWT                           高能力型WVS

   低價導入容易        最小面積31x40mm                        SUS耐鹽耐酸蝕                                  倍力結構超高夾緊力

  手動螺絲鎖付               0.3~0.7kN                                    0.8~5.1kN                                            4.0~16kN

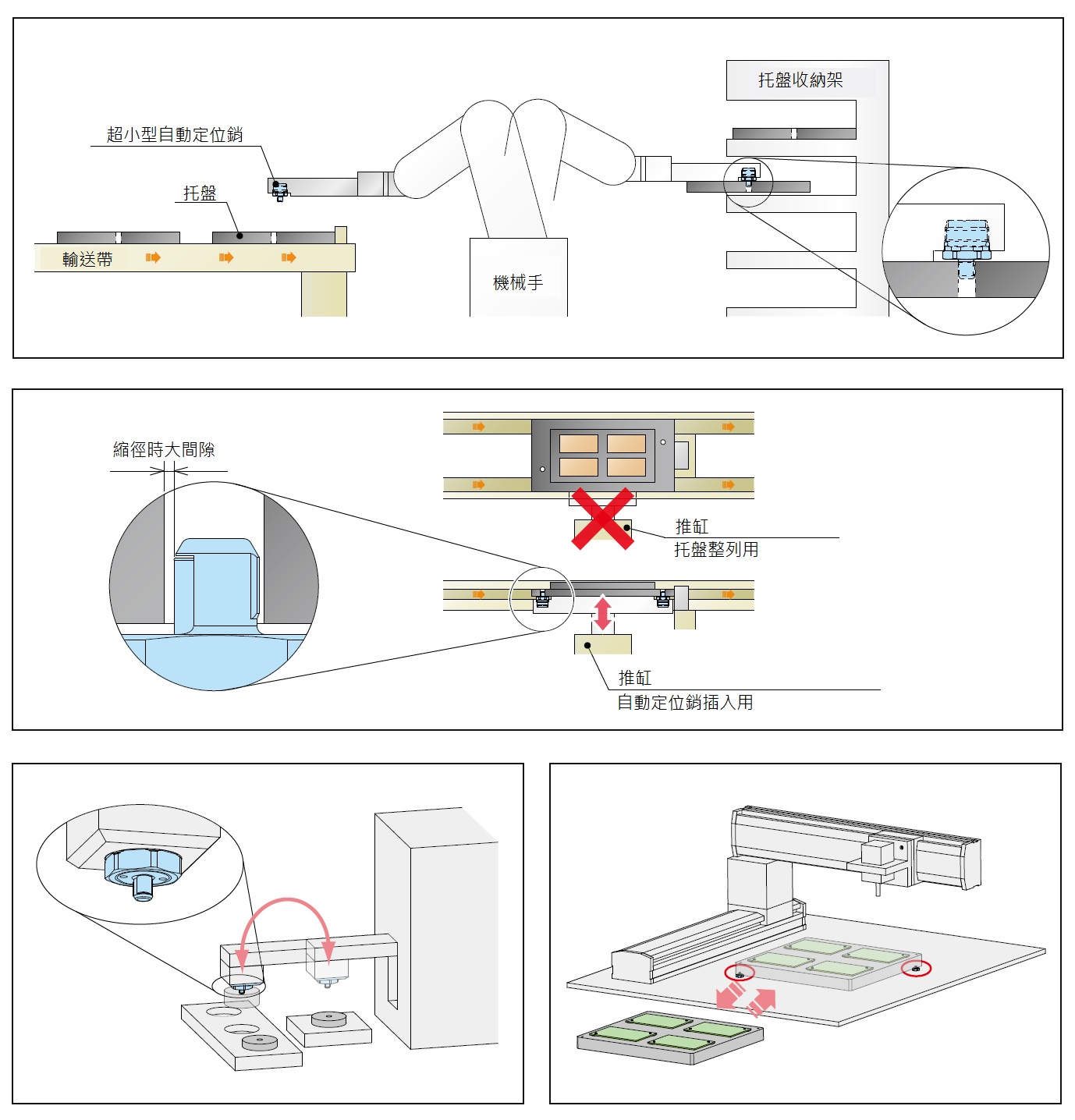

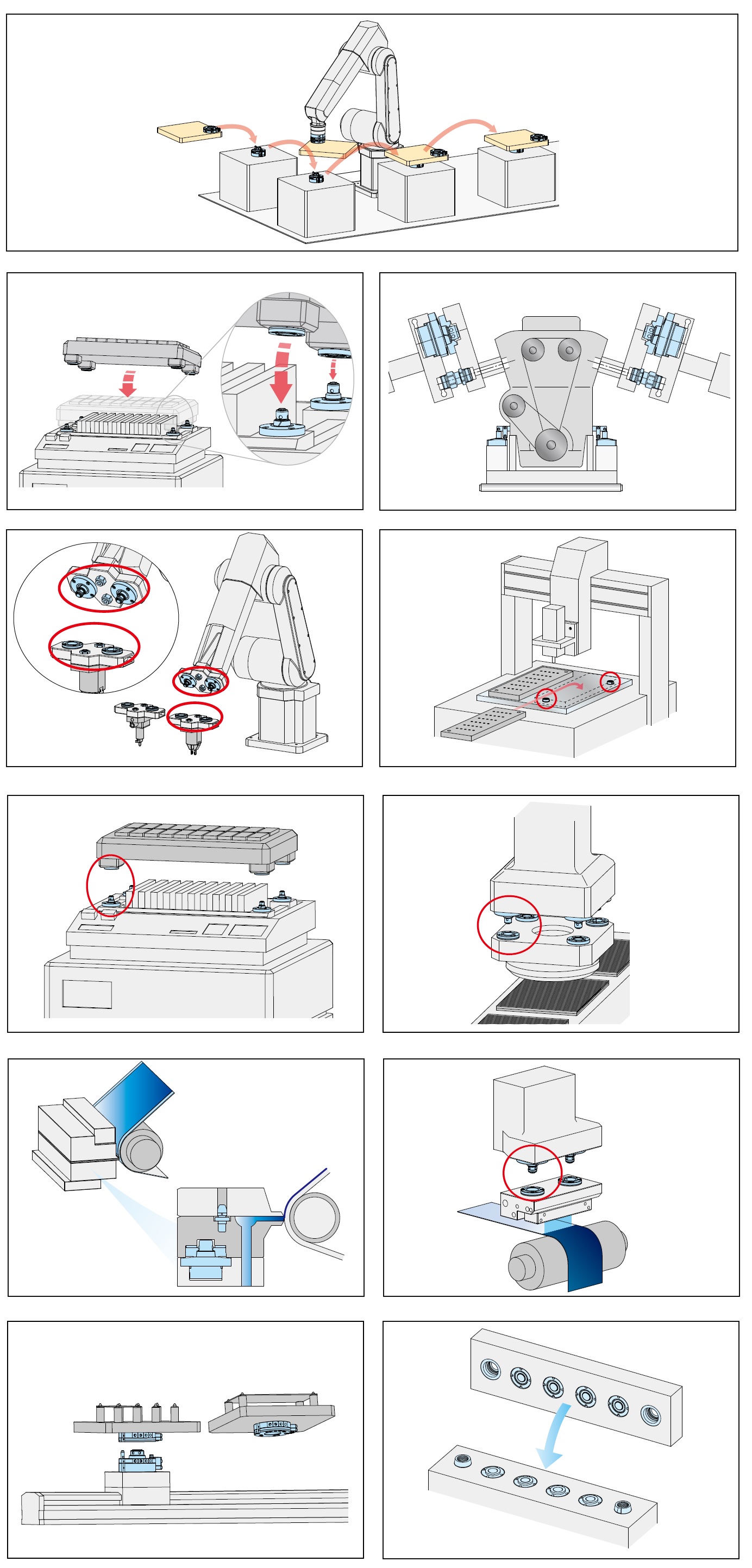

參考導入事例：

治具托盤的定位或抓取搬送，桌上型三軸機器人托盤定位，半導體檢查裝置的脫著，引擎等物件的

氣密檢查工具快換，液晶螢幕生產線，塗布機洗淨時換頭，加工機治具快換等等的各式應用。

具有擴徑定位力的氣缸，對象物僅需一個加工孔，適合負荷較輕的作業

                                                                                                               Model:VWM VWK VWH VX

                 高精度型                          鑄件毛胚用                       大擴徑量                      手動型

                擴徑環3µｍ                        鋼珠10μｍ                      爪片10μｍ                擴徑環5μｍ

                 氣壓/油壓                          氣壓/油壓                       氣壓/油壓                      手動

                 單動/複動                          單動/複動                           複動                           手動

            精加工/工序分割                鑄拔孔/第一工序            通用型/大伸縮量        精加工/經濟型

                  Φ8~30                              Φ8~15                           Φ9～15                      Φ8～20

                                 利用機械手臂上下料時，更可達到全面自動化的最佳利器

        一般固定銷的問題點：

                間隙做小→搬出入困難→卡死、銷體磨耗  ， 間隙做大→定位精度不佳

       擴徑定位銷可以兼得兩者優點：

                 搬出入時→縮徑→自動化或手動搬出入容易、不卡死

                                                定位時→擴徑→與對象孔零間隙，高精度定位、無磨耗

   王先生 夾具 王小姐 ˇ定位銷規格 定位pin 定位銷英文 定位pin 彈簧定位銷 定位銷pin廠商 固定銷 彈簧銷 菱形銷 錐形銷 自動銷 定位擴張軸 定位引導 治具襯套

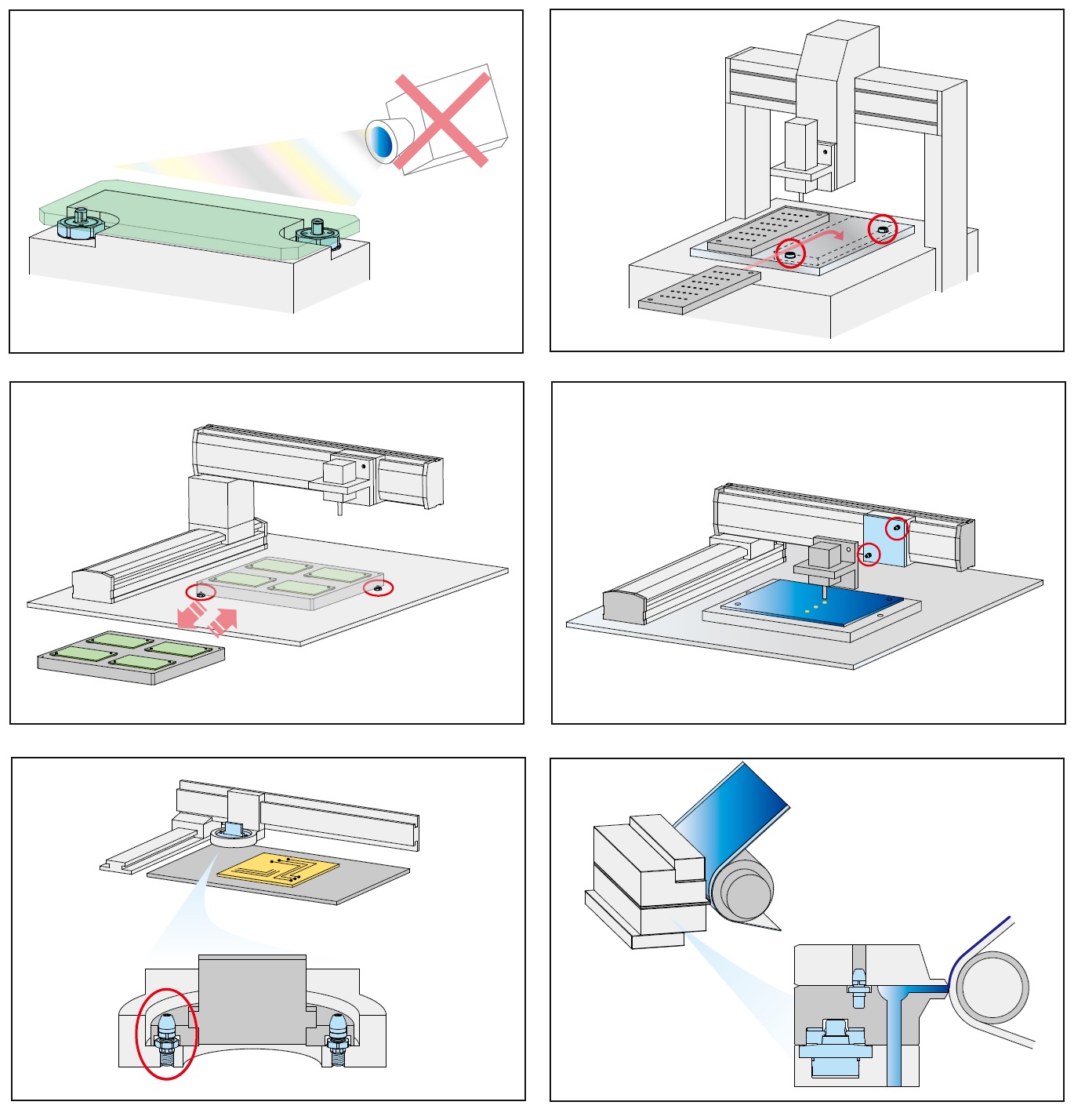

參考導入事例：

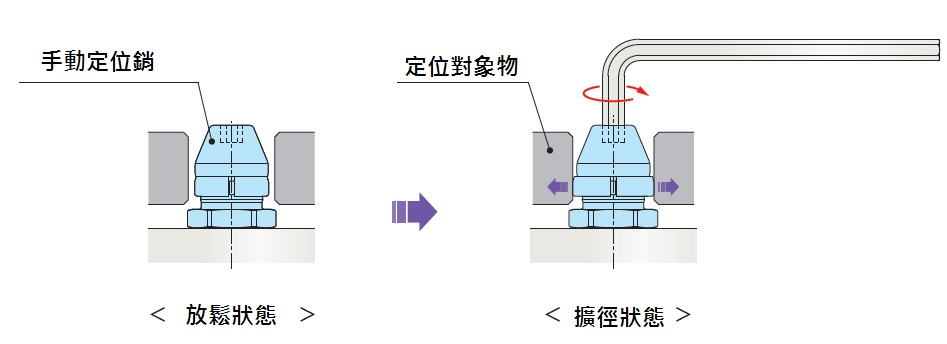

手動定位方式：只要一支內六角扳手

以上定位元件適用於顯微鏡自動檢測機、網版印刷機、點膠機、塗佈機、3D掃瞄機、

貼合機、鎖螺絲機、焊錫機、電路板雕刻機、自動組裝機等等3軸滑台式設備的定位。

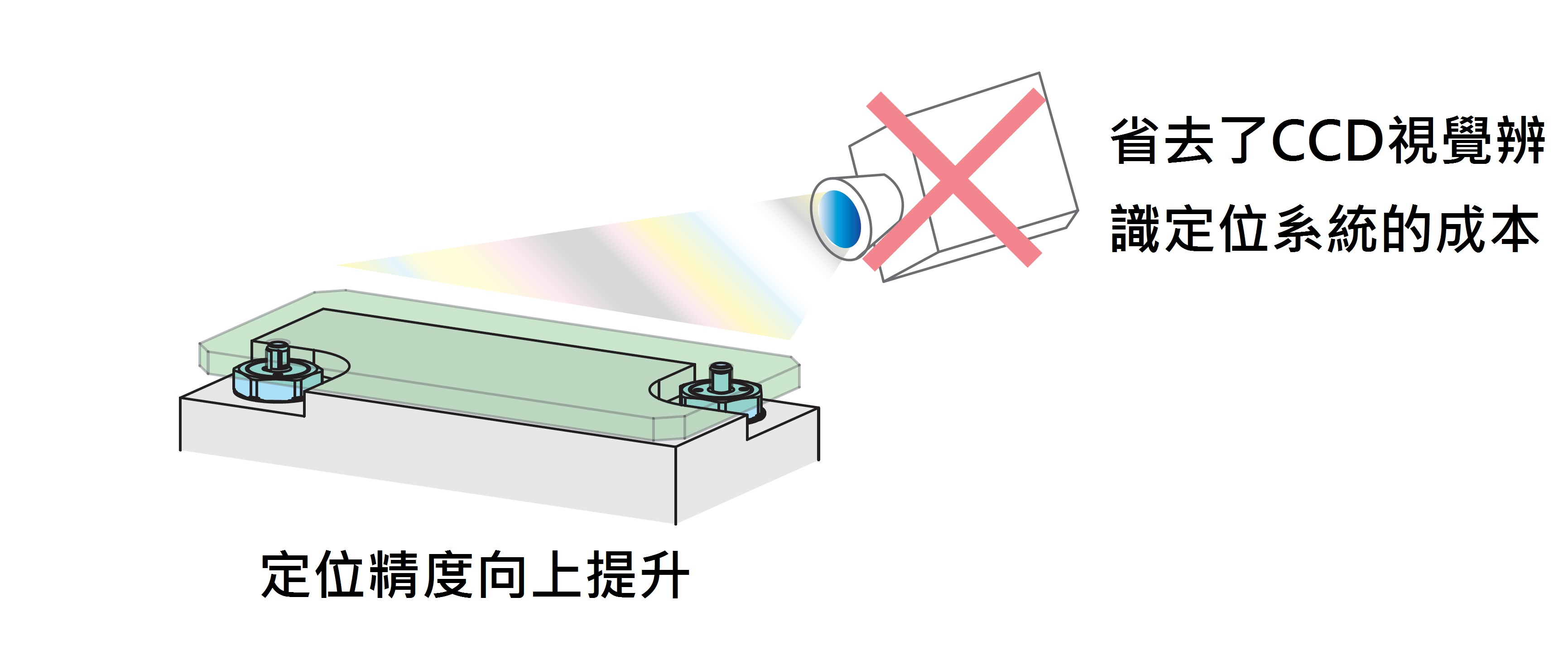

                                          省去昂貴的CCD視覺辨識系統

特別介紹 超小型自動擴徑定位銷  重複定位精度3µm                                       Model:VRA VRC

自動定位銷對應Φ3 Φ4 Φ5 Φ6，空壓停止提供時，內部彈簧動作定位，定位時無須提供空壓

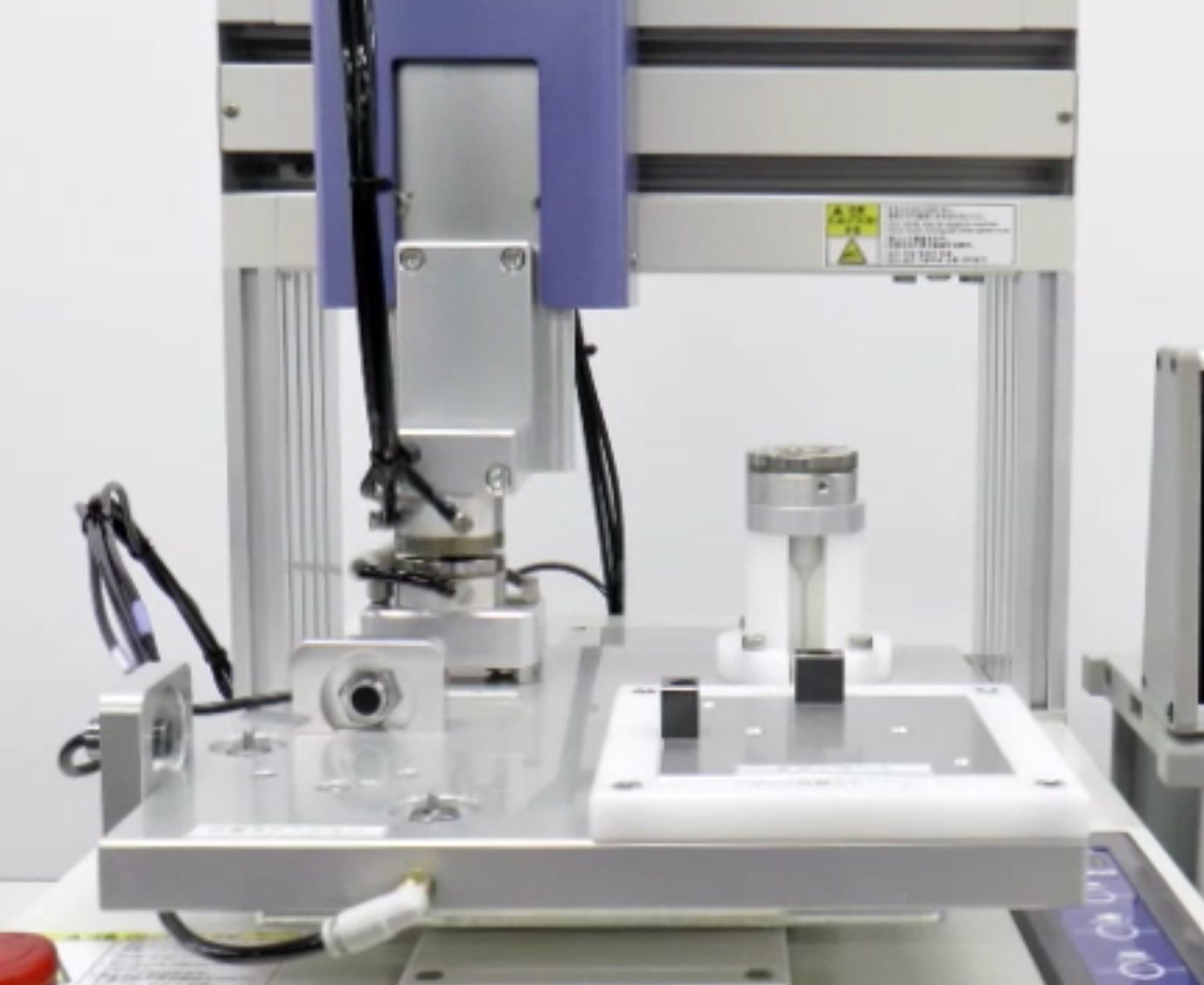

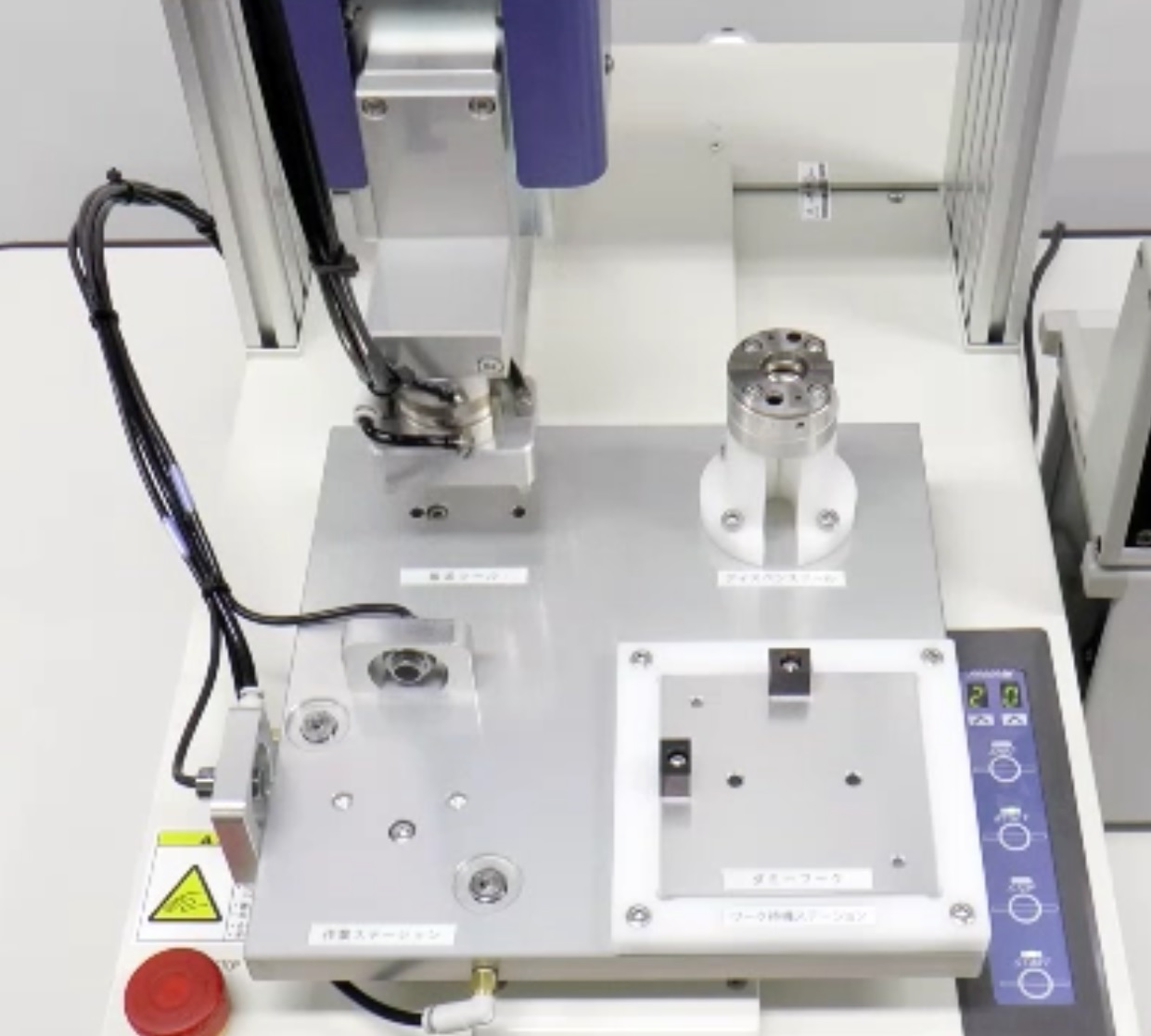

                                             桌上型華台機械手的托盤治具交換

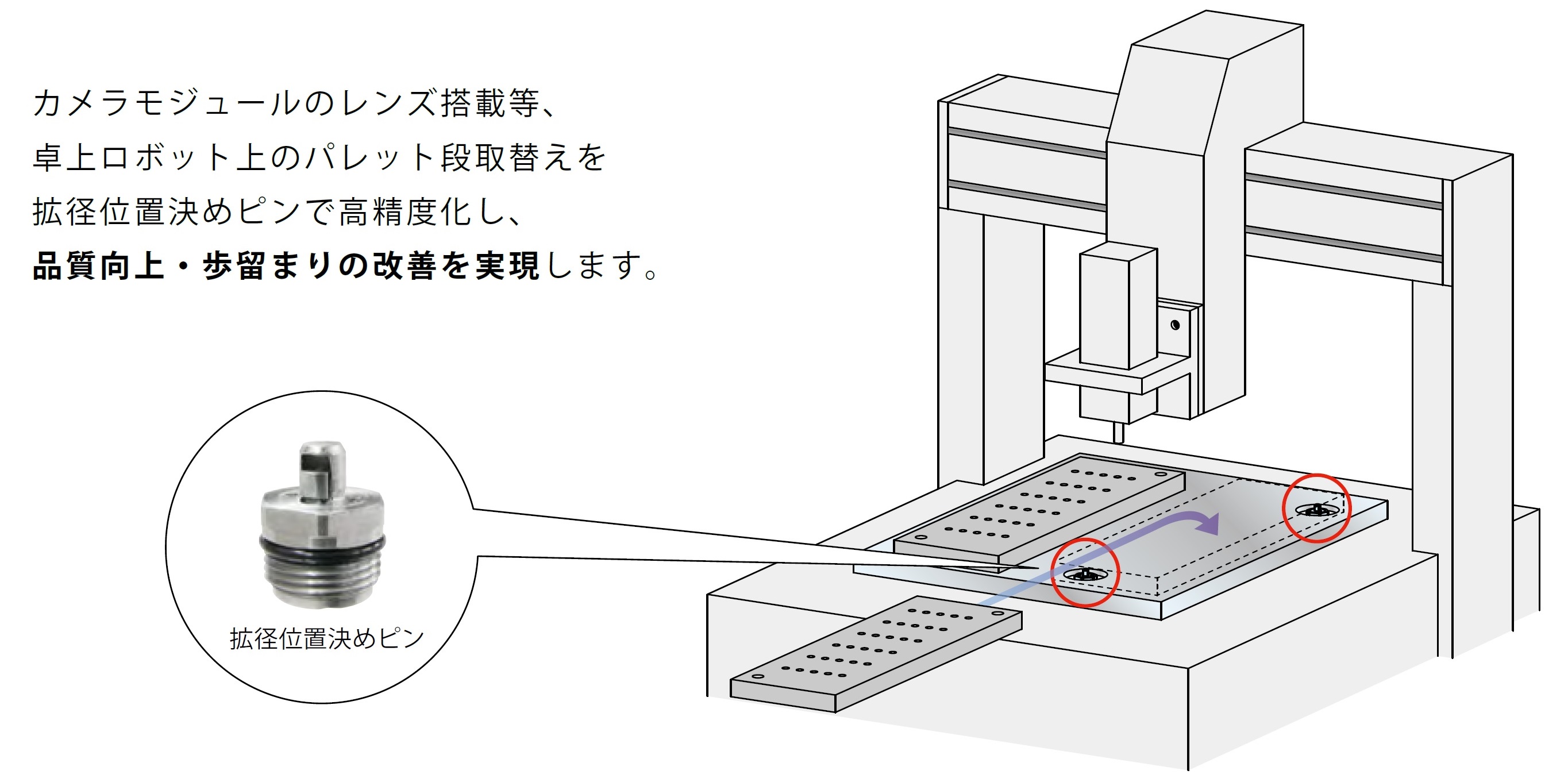

相機模組的鏡頭搭載等，桌上型滑台機械手臂的托盤治具快換

利用此超小型擴徑定位銷達成高精度化，實現品質及產出率的提升
