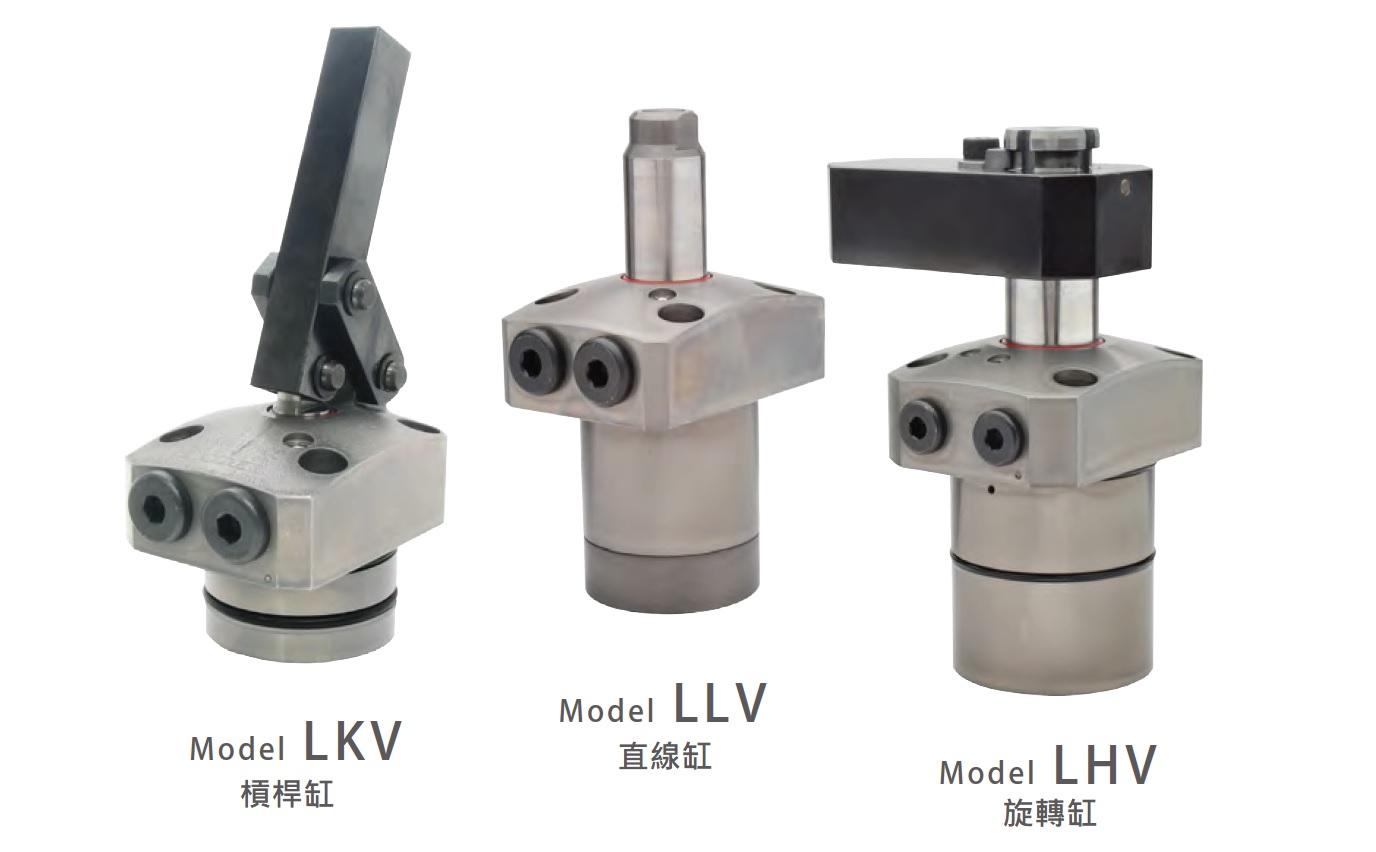

KOSMEK 檢知機構內藏型夾具               Model: LKV LLV LHV TLV TMV

邁向未來工廠的工業4.0，發揮單機多工，智慧生產系統的秘密武器

           只要設計下去，產線自動化與cost down能同時達成!

1 port 檢知兩位置的原理為使用壓力檢知器讀取夾放兩範圍的不同排出壓差來判定位置。

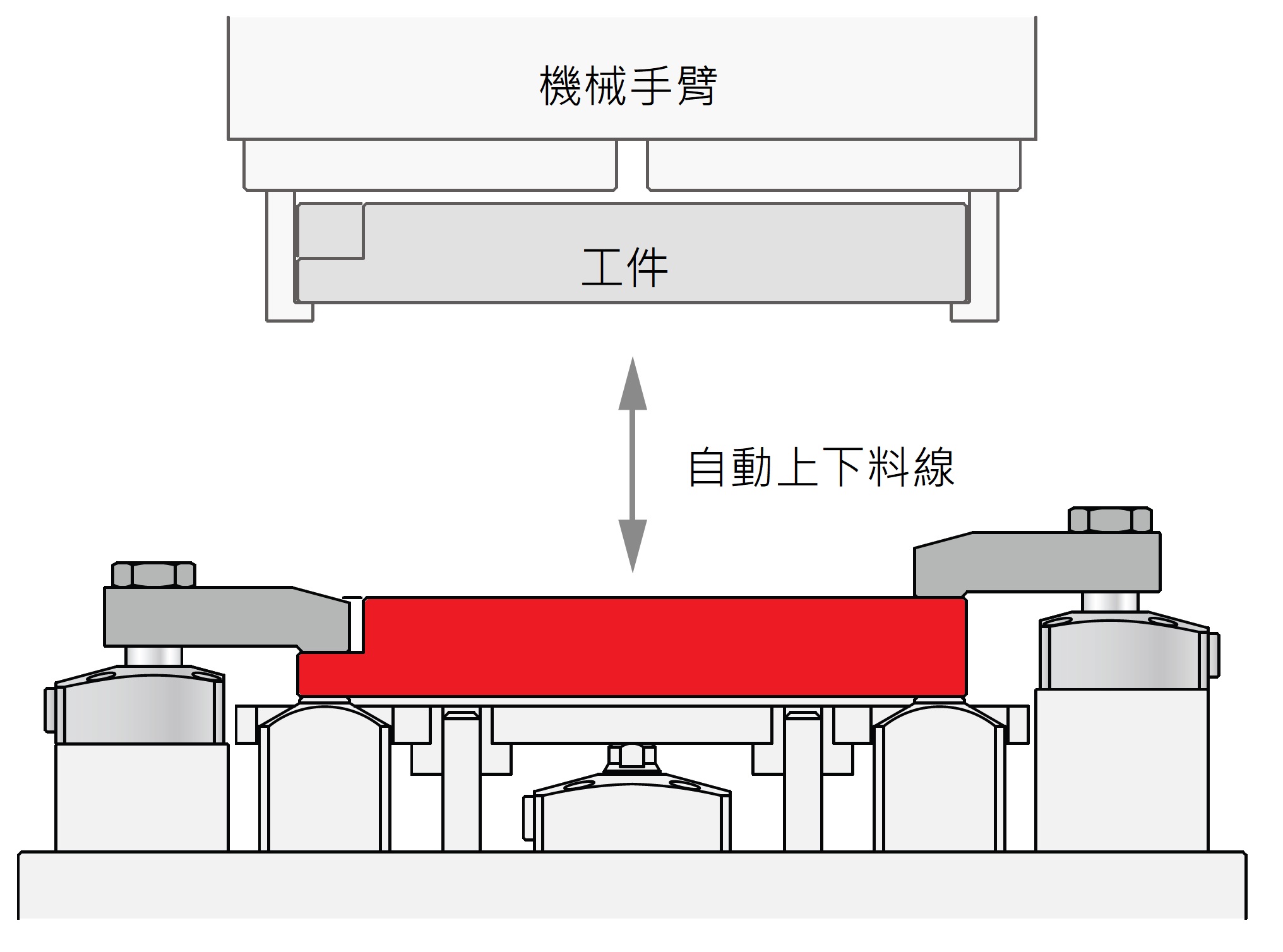

現今自動化產線的需求急遽增加，用手臂做上下料也越來越多，任何一個動作零件

都要能回饋訊息給手臂，假設一個治具夾爪卡死沒放開，手臂不知情就去取料的話，

除了造成機台設備受損，更糟糕的是產線停擺，損失慘重。

KOSMEK的體貼設計

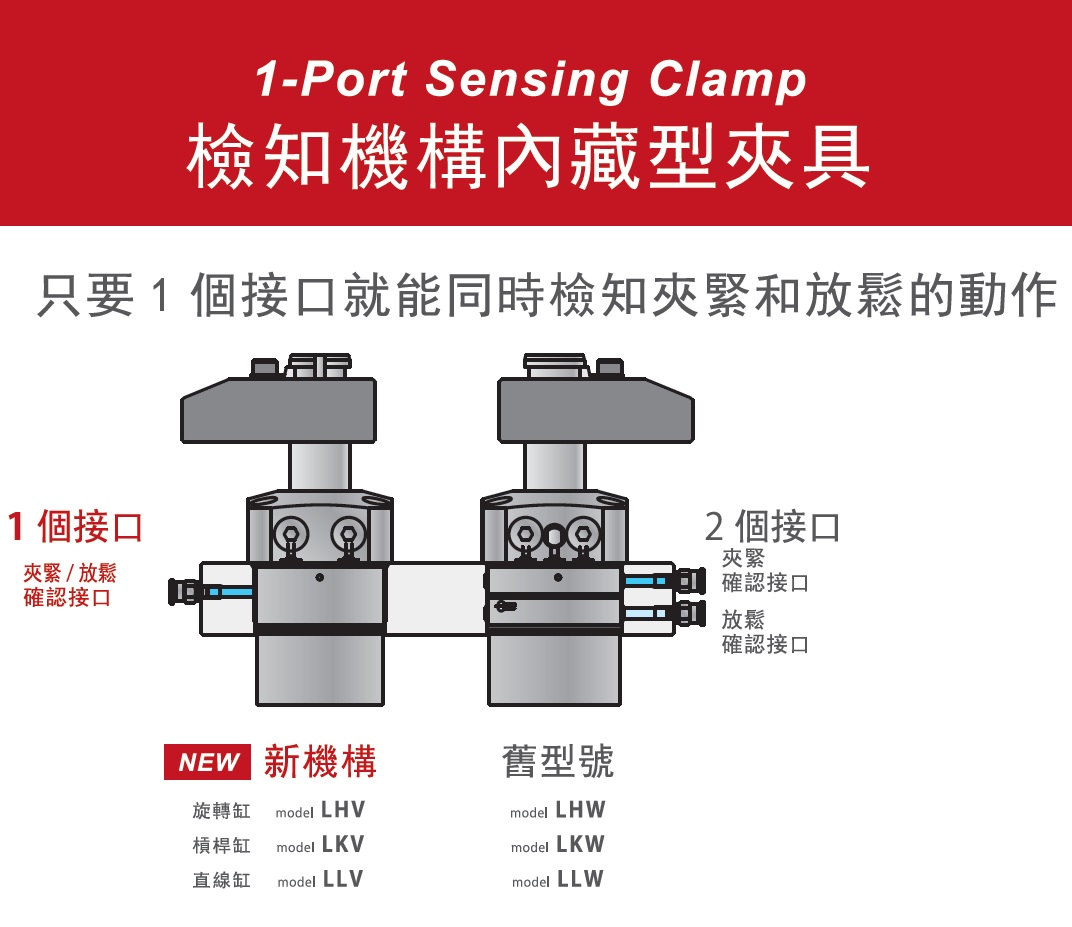

☆檢知回路：槓桿缸與旋轉缸的檢知回路只需要1孔，氣壓檢知器也只要準備1台。

☆回路高度：無論缸體大小孔的位置高度皆相同(他牌不只要2孔還因缸體大小位置不同)

☆回路位置：全系列回路位置接近於法蘭面下方，治具板僅需30mm以上。

節省您的成本

☆2孔檢知升級進化為1孔檢知，回路數減少，兩者還價格相同!!

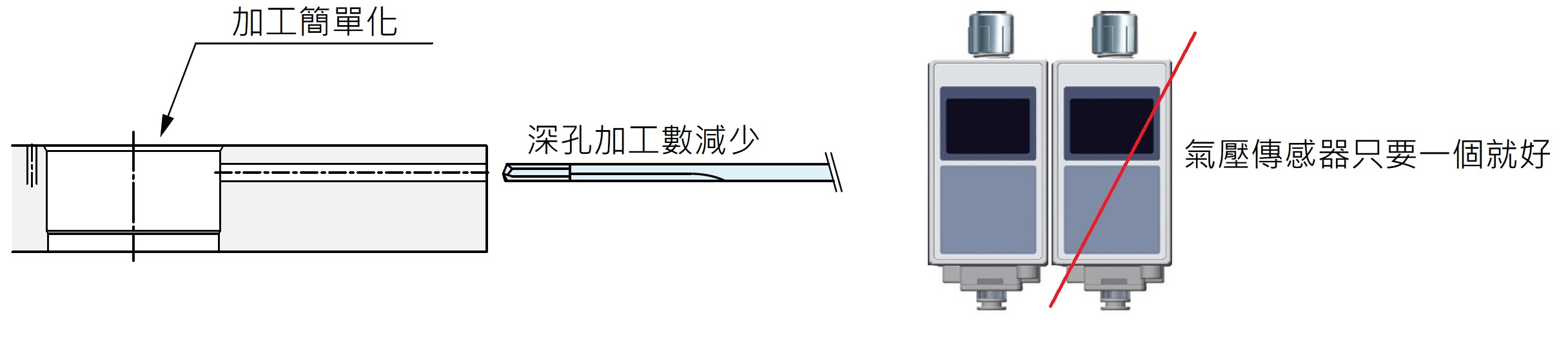

☆同一治具中槓桿缸與旋轉缸共用時，回路位置相同，深孔加工數少!!

☆同一治具中設計大小不同的缸體，因回路位置相同，治具設計簡單!!

☆無論大小缸或不同種類缸，因為回路位置相同，治具板厚度可以超薄!!(30mm)

☆治具減輕後，機台負擔減少，段取換模等作業更簡單，省時省能源!!

☆氣壓檢知器本來就可以檢知兩個範圍，買一台就好了!!

☆四五軸轉台旋轉接頭回路數有限，這能多空出一條回路使用!!

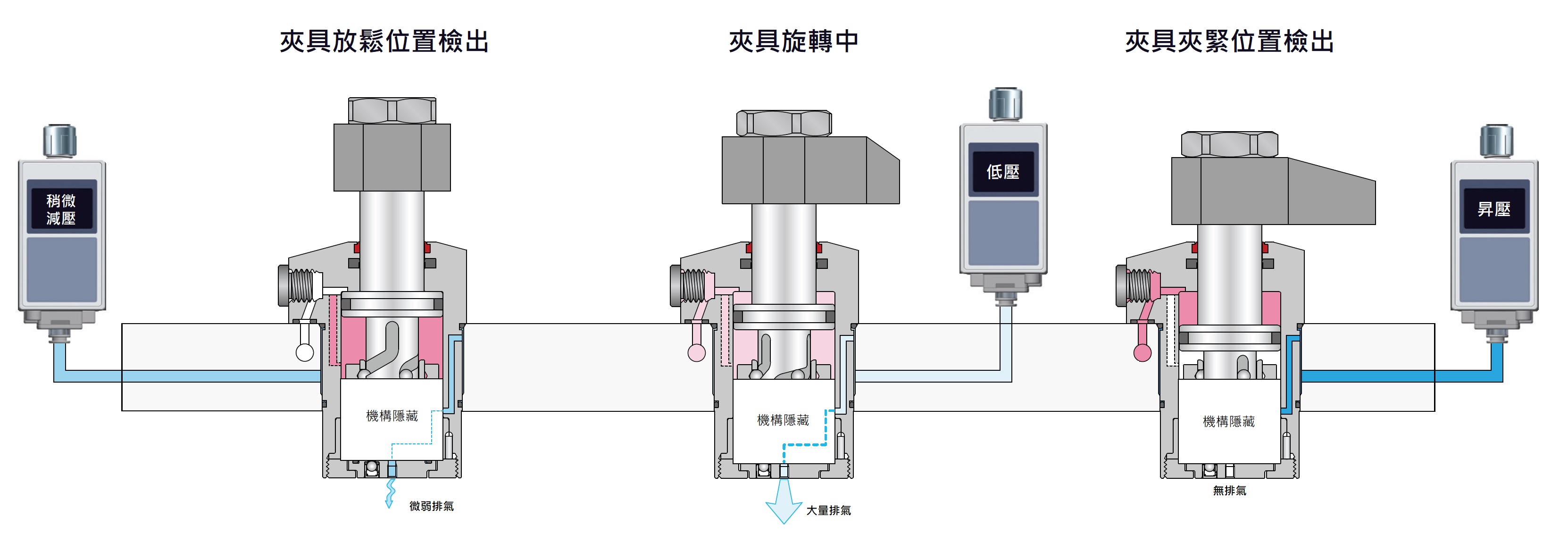

動作原理說明

          氣壓減壓 出力OUT2              氣壓排出 壓力低                  無排氣 昇壓 出力OUT1

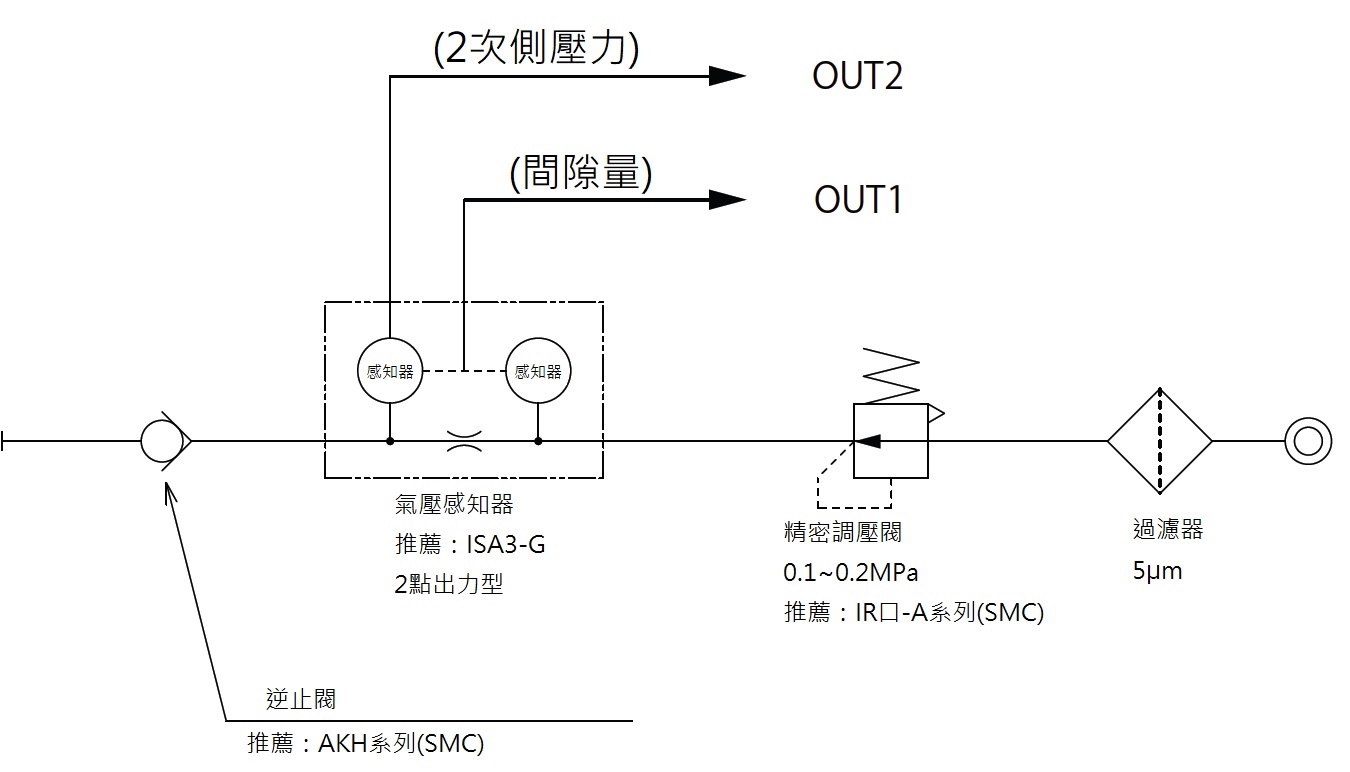

使用1台感知器來檢測夾放，所以需要2點出力的感知器。

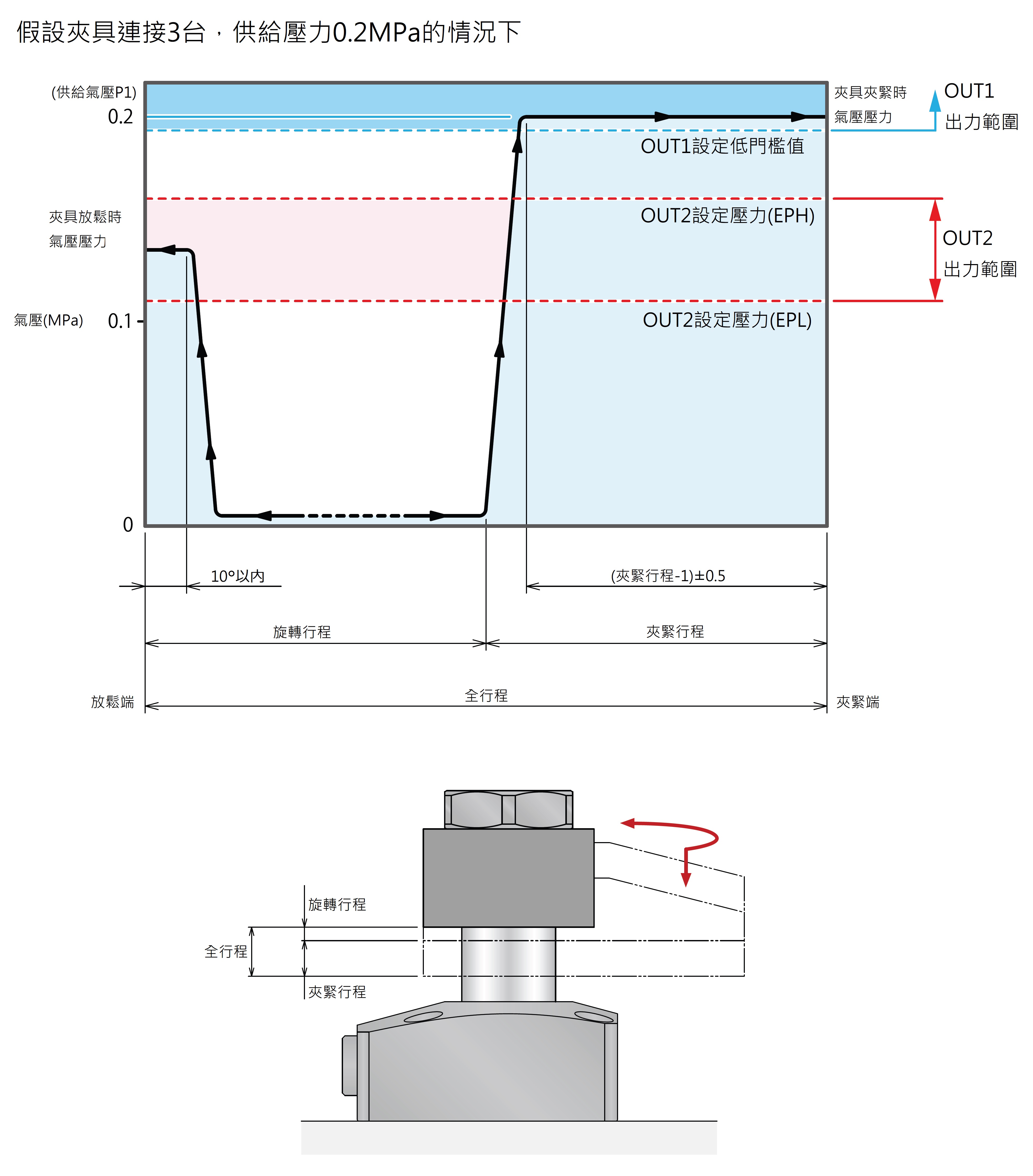

推薦使用壓力0.1~0.2MPa，4台聯接的情況下，請使用0.15MPa以上的氣壓。

使用時常時提供壓力，關於感知器的使用細項，請參閱廠商提供的說明書。

1台感知器連接夾缸台數：旋轉缸LHV 槓桿缸LKV2~4台，直線缸LLV1~2台。
