HELM荷重監視器

                         美國HELM 荷重監視器 荷重元

沖床沖壓加工作業是高危險的行業,所以沖床的安全防護是否確實與人員作業安全

息息相關,稍不注意往往造成無法挽救的危害,也對機台設備造成損害。因此在沖床

使用上的安全必須利用各種安全設備來保護操作員及機器的安全。



美國HELM的荷重顯示器,是將沖床的荷重用應變規以沖床的變形量來計算正確荷重值,

同時有異常的情形發生立即送出停止信號將沖床急停,可對應2,4點偏心荷重的顯示,

達到模具壽命的延長及沖床損壞的防範於未然,充分發揮優良的品質管理。





                              荷重顯示器

                   RLG-2 點式                                           RLG-4 四點式







                                                                       PTM-1  模組式





荷重顯示器檢測方式:

主要功能是由安裝於機台上的應變規(HT-400)來檢知機台的變形量,經荷重顯示器判斷

其負荷而顯示於面板上,如超出設定值則傳送停止信號給沖床,使其停止作動。





                                                            應變規

                                                              HT-400





1.C型沖床安裝於機台開口部內側(測量拉伸力)或機台後方固定側(測量壓縮力)

2.門型沖床安裝於機身對角。

3.應變規安裝位置須在平滑表面上,否則易使應變規判讀錯誤。







                                            荷重元用顯示器

                                                                      PLM-4

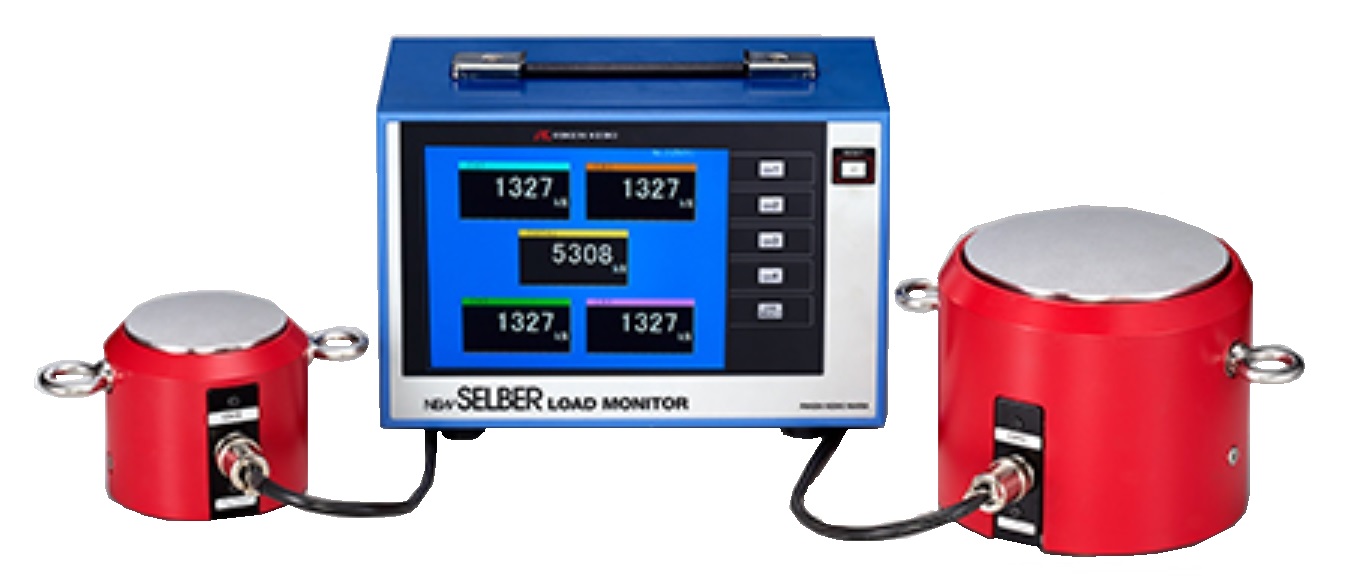

                                                  荷重元

                                                       LC100~1000T

荷重顯示器需將應變規擷取數值搭配校正,校正時利用荷重元做實際沖壓測試,

經由荷重元實際測出的噸數再與荷重顯示器進行比對調校,以確保荷重顯示器準確度。
