車床夾頭旋轉接頭/快換裝置

車床夾頭旋轉接頭 / 車床夾頭快換裝置


改善案例一

現有情形: 既有車床、四軸轉台內部無法導通氣壓,因此無法採用氣壓款式的自動夾頭。只能使用手動鎖緊夾頭。

改善方法: 安裝車床夾頭旋轉接頭後,讓氣壓提供不間斷,並可安裝任意品牌之氣壓自動夾頭。







參考外型圖(依實際需求出圖為主)


*實際使用轉速請告知



----------------------------------------------------------------------------------------------------------------





改善案例二

現有情形: 使用手動夾頭、自動夾頭,但交換整顆夾頭時,須手動拆卸螺絲&鎖固螺絲(+定位),換模時間繁瑣冗長。

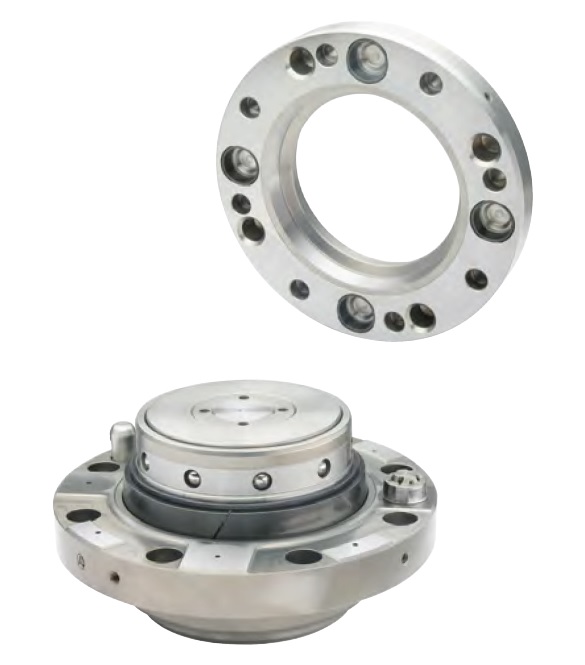

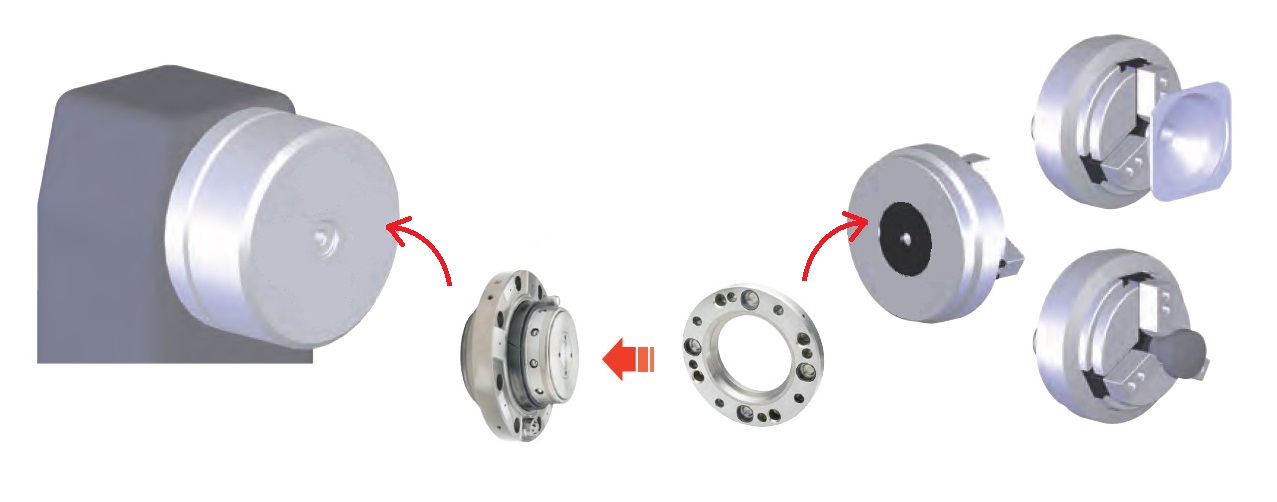

改善方法: 導入車床夾頭快換裝置,油壓放鬆,彈簧夾緊,油壓斷掉後立即夾緊&定位,大幅節省交換時間。

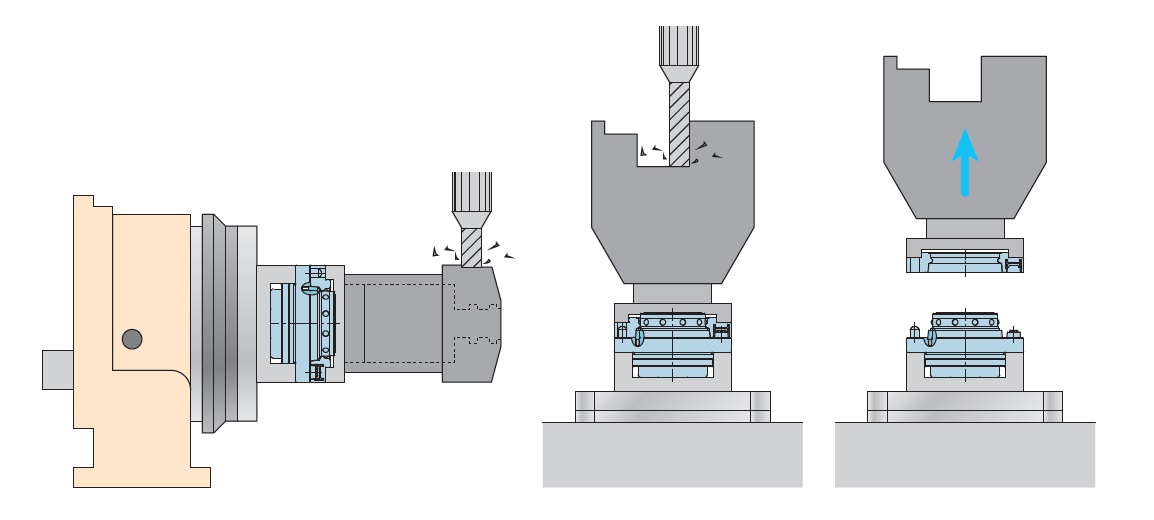

                 用於車床、四軸轉台                                                                           用於綜合加工中心機





基準定位與方向定位設置於同一個夾具,只需1顆!



超高重複定位精度3μm,可動錐套帶來的準確及超高剛性。



夾緊力10kN 16kN 25kN 三款能力可選擇。







案例一&案例二想一併使用時,請向敝司營業擔當詢問。
