車床精密無限旋轉夾頭 外部供氣可無限旋轉

獨特的解決方案

帶旋轉的氣動卡盤                                                                                                                         Made in 以色列

現有情形: 既有車床、四軸轉台內部無法導通氣壓，因此無法採用氣壓款式的自動夾頭。只能使用手動鎖緊夾頭。

改善方法: 安裝無限旋轉夾頭後，氣壓能夠不間斷持續提供，維持夾頭夾緊狀態，並且能對應高轉速。

在此頁面上，我們展示了兩種主要的前端規格，自給式的氣動卡盤：密封規格和標準規格。 旋轉裝置取代了主軸上沒有通孔的機器中的供氣管 (AFT)。另一種用途是需要從正面和背面裝載工件時。

密封規格

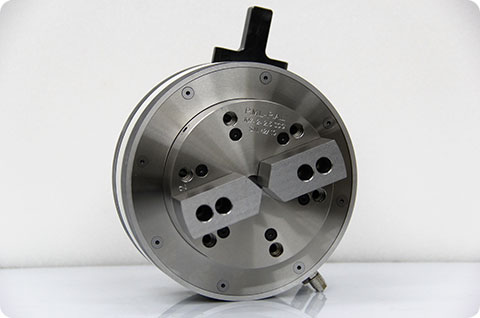

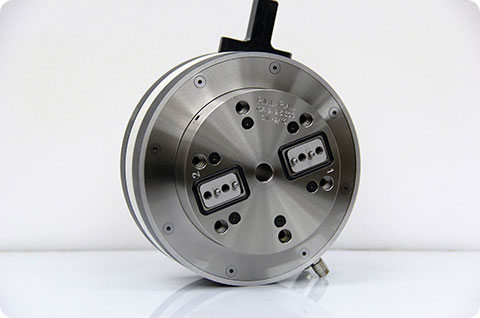

這是一款兩爪 107 mm 密封卡盤，用於磨削應用，帶有空氣旋轉裝置和 12 mm 通孔。卡盤基於 PML-PAL 107mm BCG 型號。 也可提供三爪夾頭。

技術特點：

精度 0.002mm

夾持力 480kgf in 6 bar

直徑上的行程 2.5mm

最大速度 4000 RPM

通孔12mm

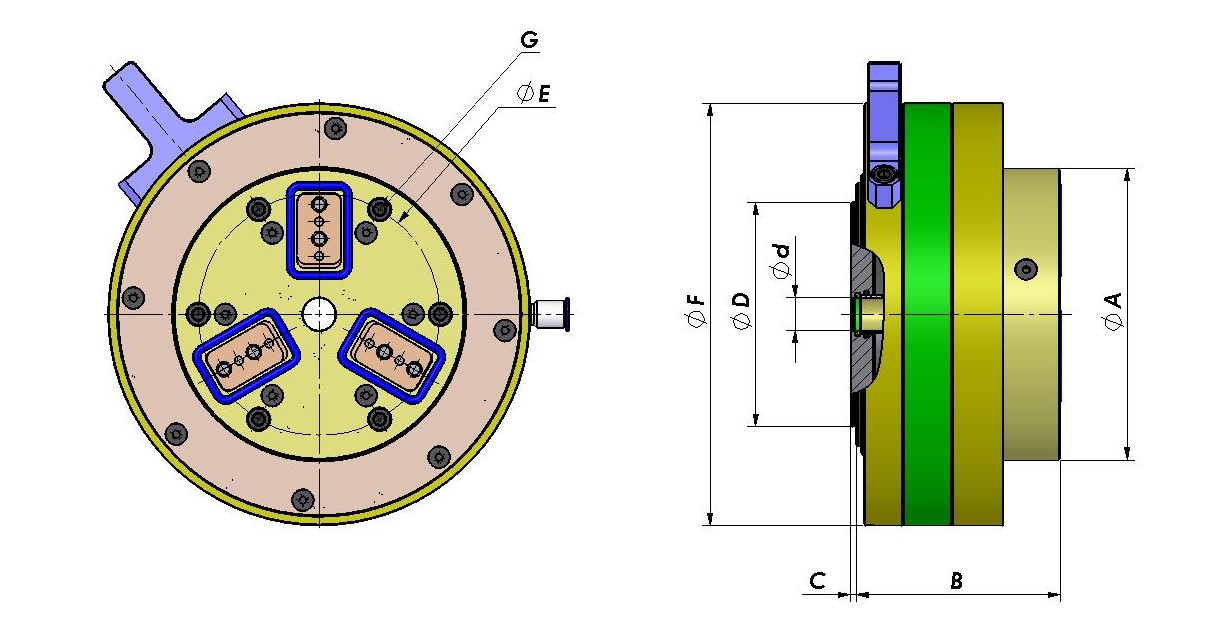

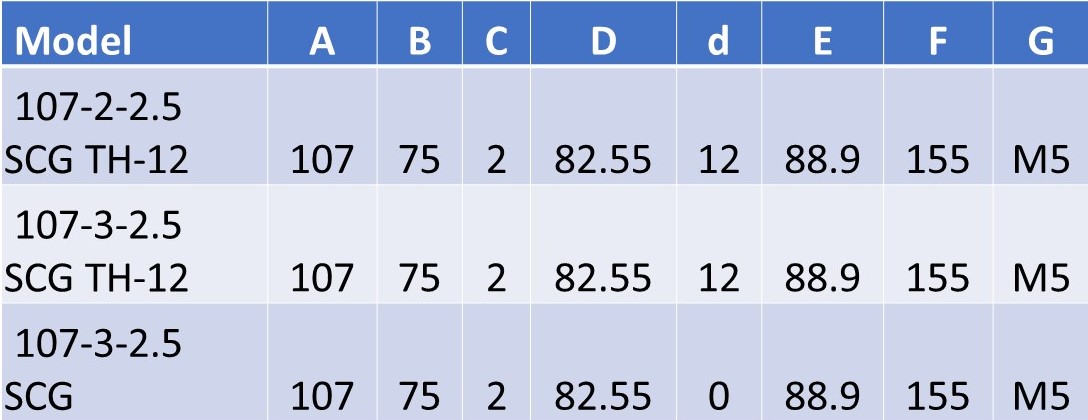

三種 107mm 密封型號的技術數據。測量單位為 mm

表中的最後一個型號是基於我們的 BCG 型號的無通孔密封卡盤。 可根據要求提供旋轉配置中的其他密封卡盤尺寸。

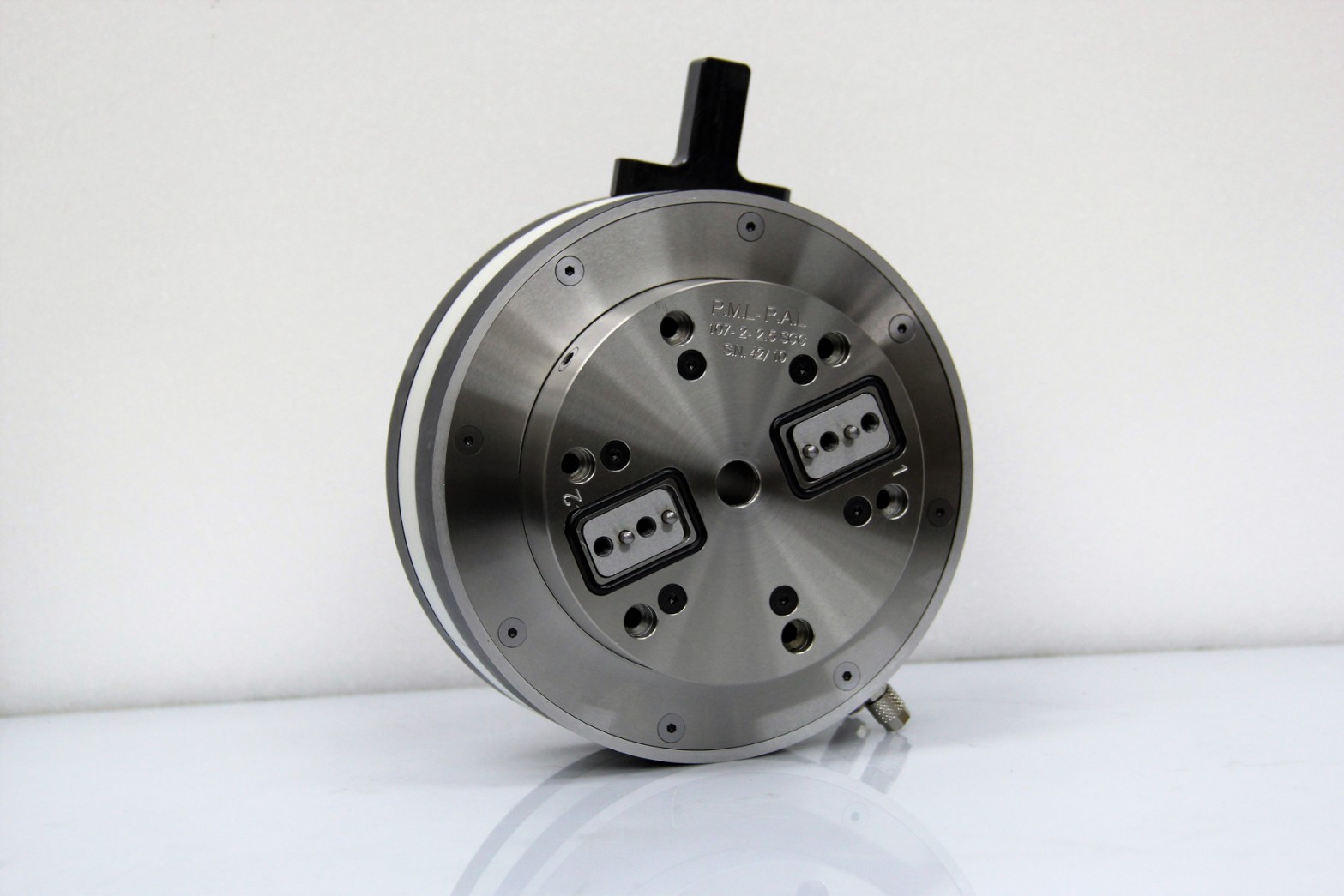

型號: 107-2-2.5 SCG TH-12 帶壓板

型號: 107-2-2.5 SCG TH-12 不帶壓板

---------------------------------------------------------------------------------------------------

標準規格

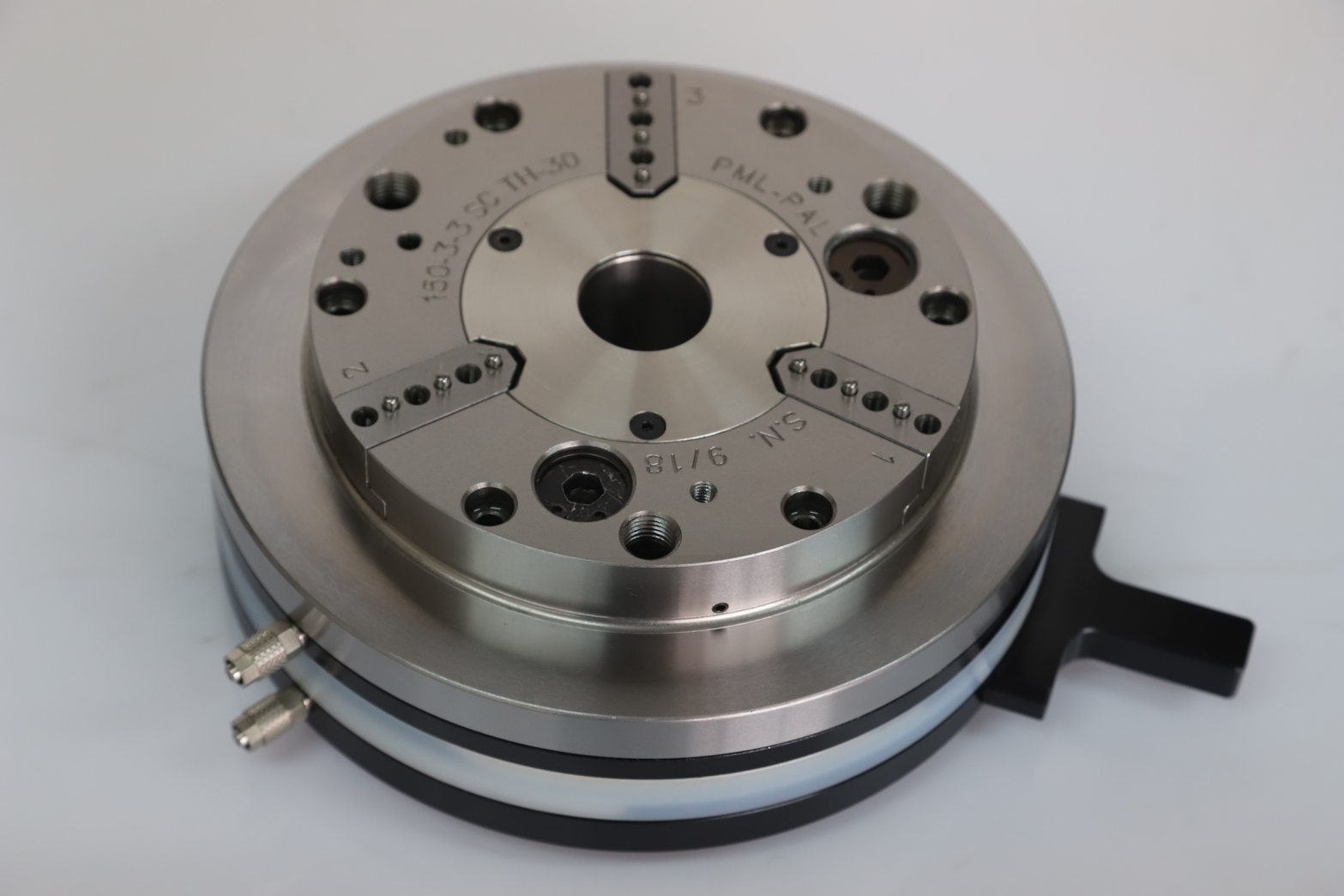

這是一款三爪 150 mm 精密氣動卡盤，用於帶有旋轉裝置和 30 mm 通孔的磨削應用。

技術特點：

精度 0.002mm

夾持力 1600kgf in 6 bar

直徑上的行程 3mm

最大速度 4000 RPM

通孔 30mm

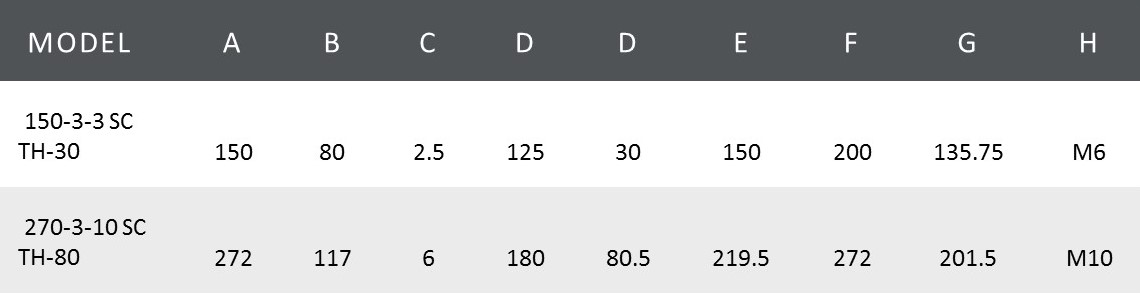

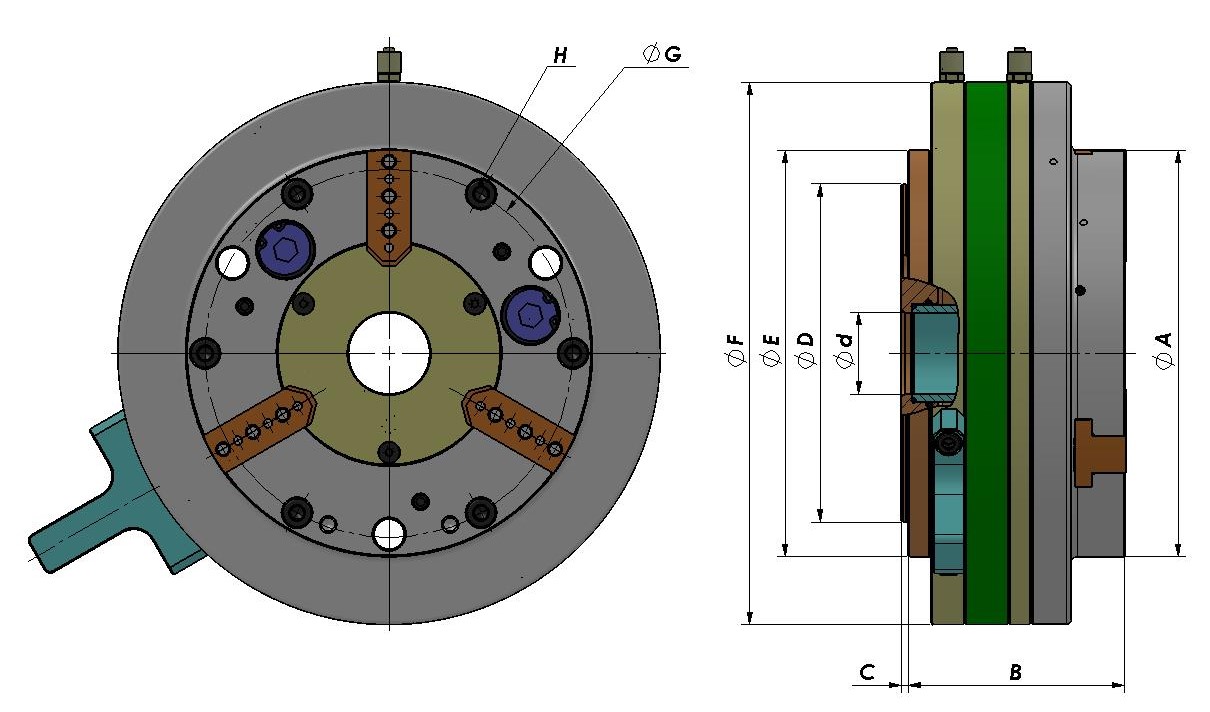

開放式卡盤的技術數據。測量單位為mm。其他型號可根據要求提供。

對於 270 mm 型號，最大 RPM 為 2500，直徑上的行程為10 mm，6 bar 時的夾持力為 2050 kgf

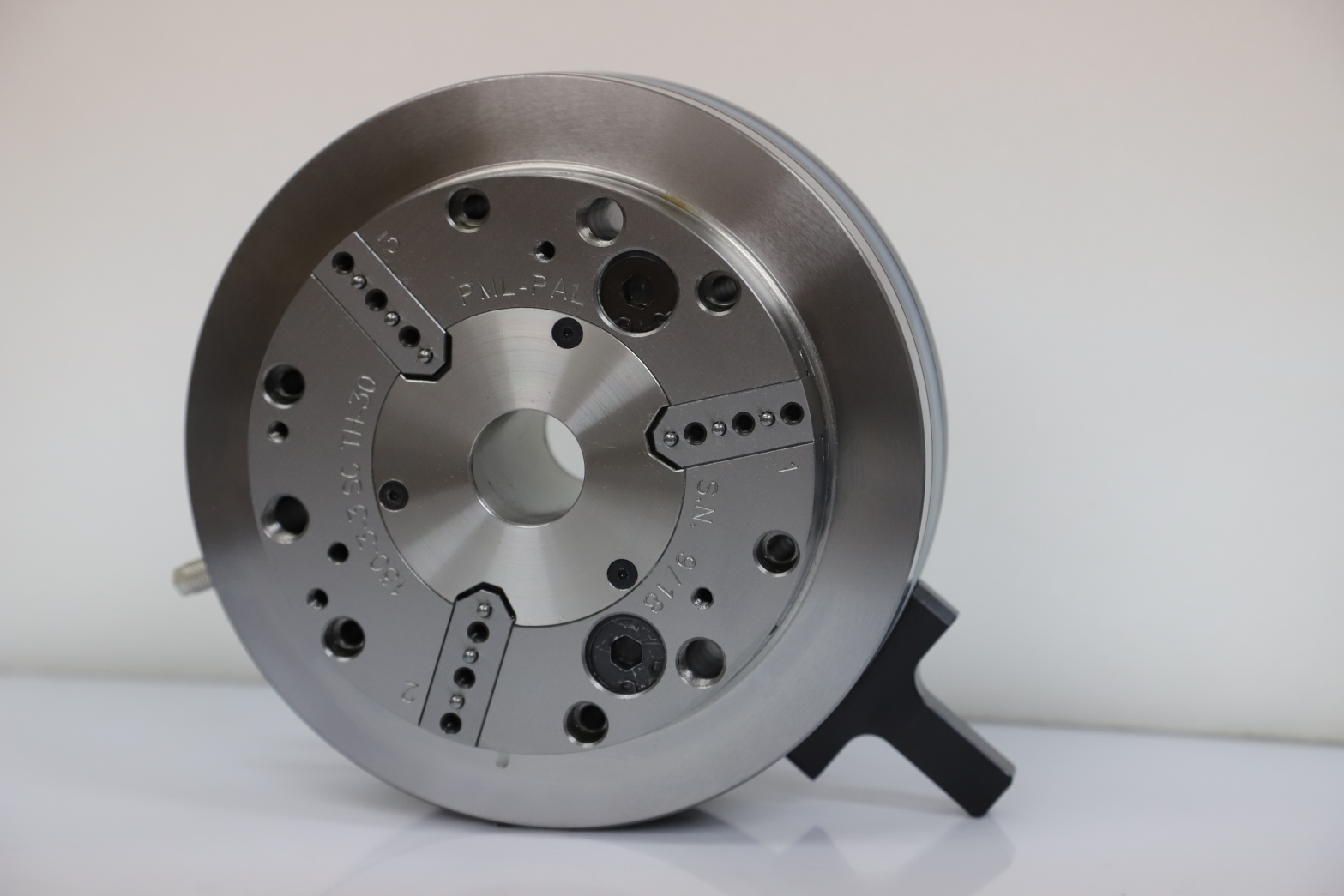

型號: 150-3-3 SC TH-30 不帶壓板

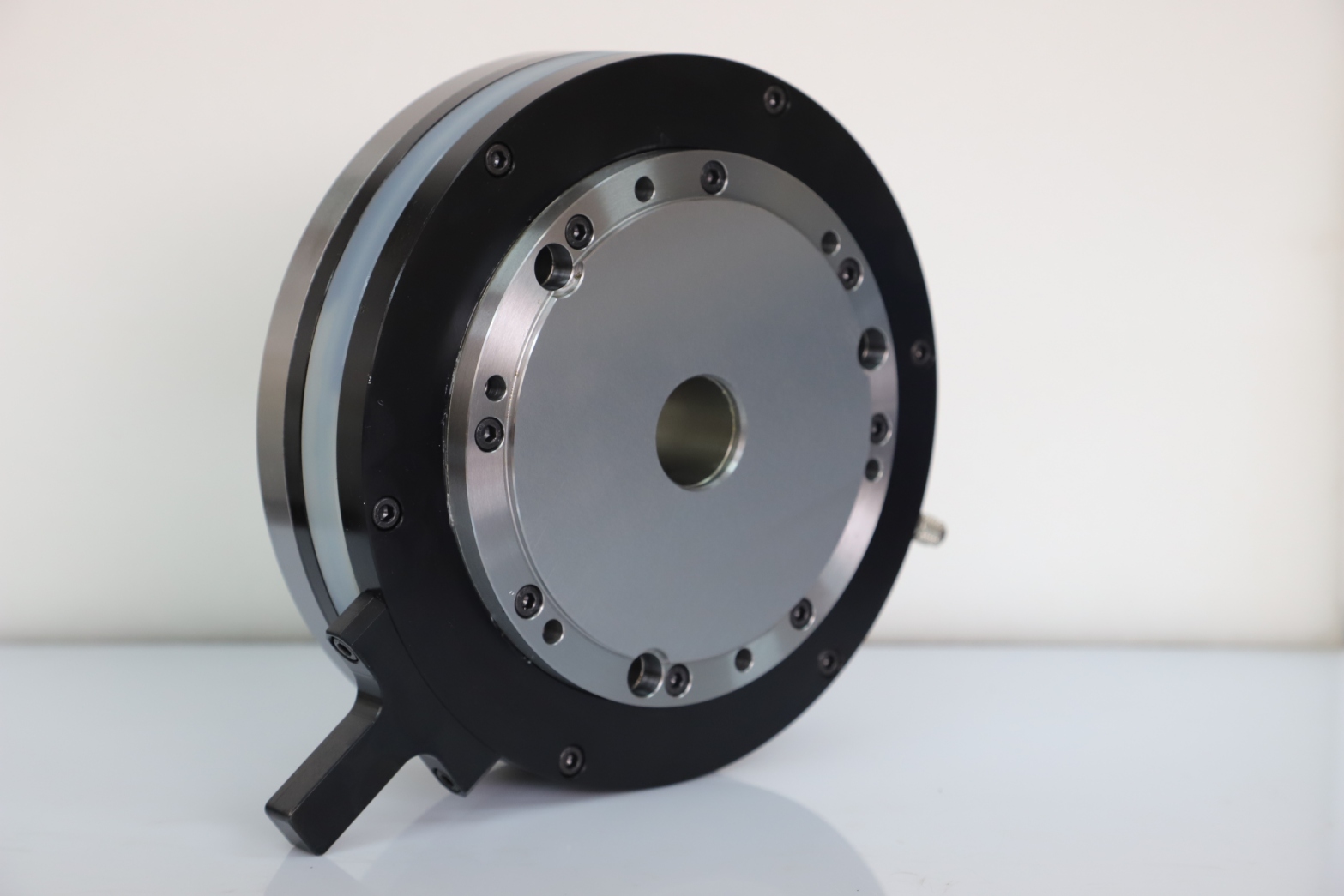

型號: 150-3-3 SC TH-30 旋轉單元的背面和側視圖
