☆孔內脹緊夾爪☆手臂搬壓鑄成形品進出加工機最適

Hole Gripper

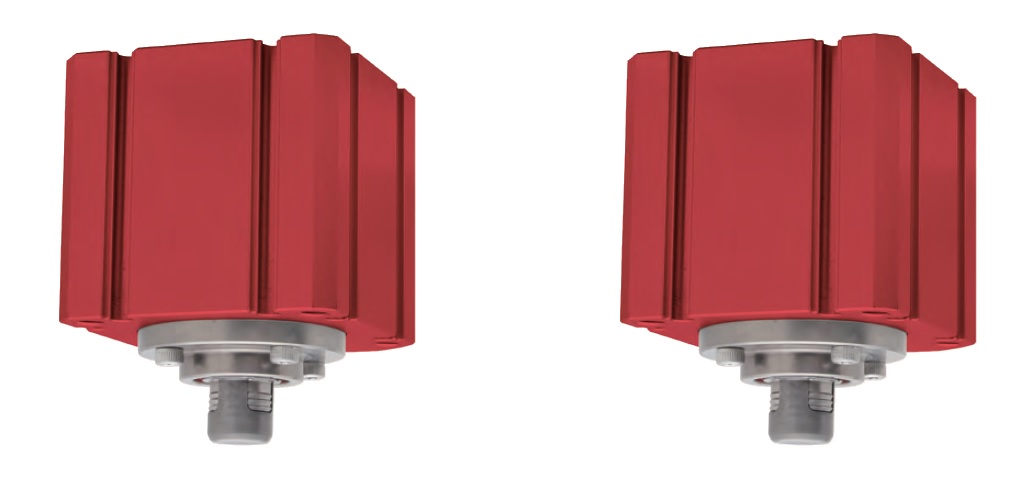

孔內脹緊夾爪

Model WKK

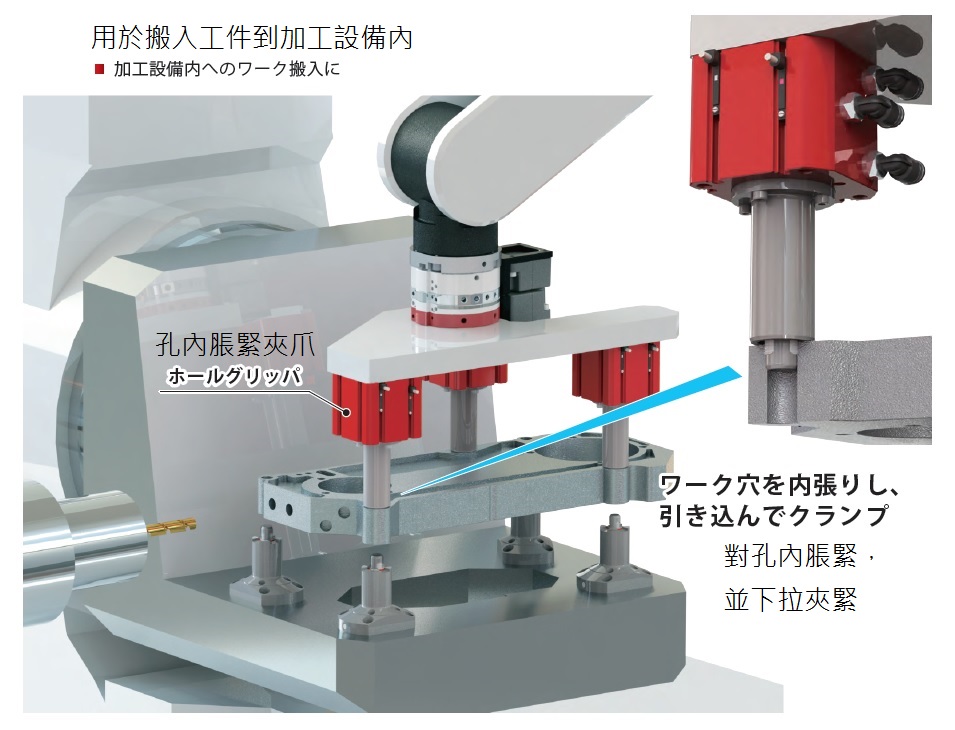

對工件孔脹緊後並下拉夾緊

僅抓住孔/僅利用1個面,因此工件外周無干涉,工件5個面皆空出可利用。

輕量、省空間、高能力、安全。



手臂搬壓鑄成形品進出加工機最適,本體耐切銷液、切粉等CNC車銑環境。



與KOSMEK 現行品、一般環境用WKH做比較


☆WKK與WKH差異

WKK
1.可對應切粉、切削液環境
2.使用特殊開發的密封圈
3.有噴氣清潔功能
4.浮動-M規格時,浮動量更大些。對象孔為直孔時,孔允許公差更大(多+0.4)
5.斷壓時的彈簧把持力/夾緊力比WKH大2倍以上
6.夾緊下拉行程多0.5mm,用在搬送壓鑄品(易有公差)更合適,用機器人搬送時更有利貼緊
7.直孔070以上規格、錐孔075以上規格,使用空壓可到7kgf,可藉此產生更大夾緊力
8.使用磁簧開關檢知動作狀態時,更加精準確實。(為確實檢知,WKH孔公差更加要求。因為內部機構不同)

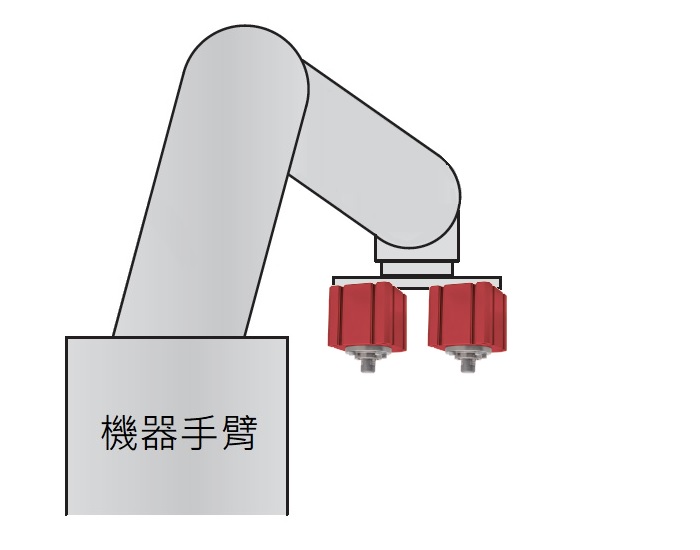

用在手臂自動上下料、進出CNC加工機最適,



利用工件上的孔洞來搬送,尤其是壓鑄工件常會有些孔洞,非常適合。



可以成為機械手快換裝置中快換的其一夾爪。

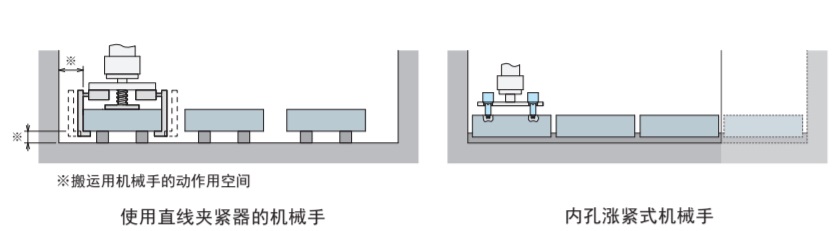

一般的搬送夾爪,占空間體積龐大。孔內脹緊夾爪則只利用一個面。






可對應孔徑如下,共有15個規格,依您目前要搬的工件上的孔,來選型。






附有噴氣清潔回路,切粉異物、切硝液侵入防止,適合裝於機械手臂。
